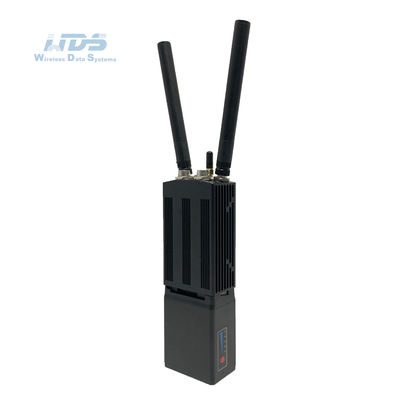

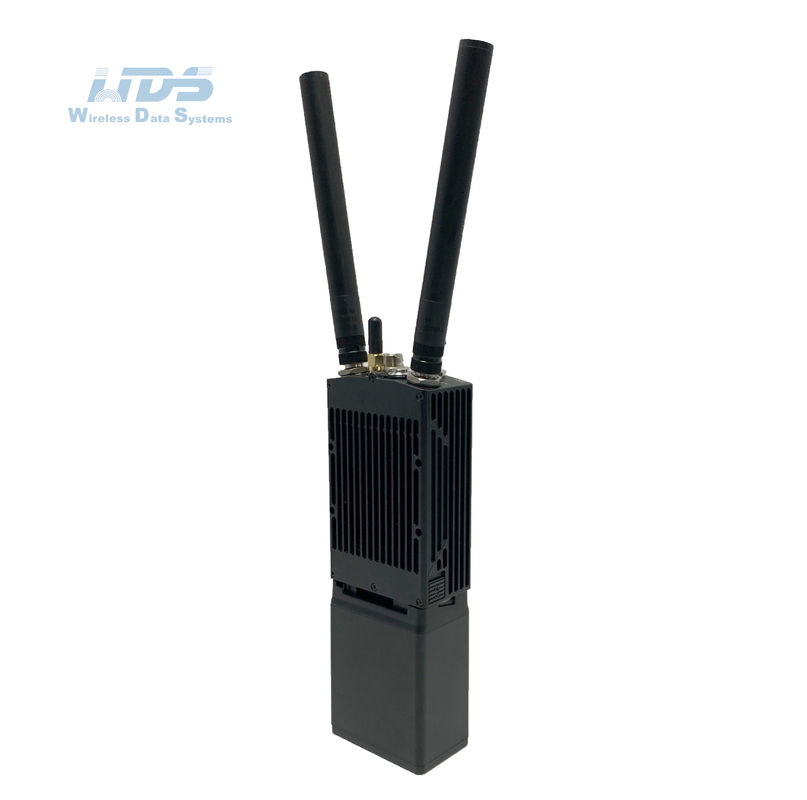

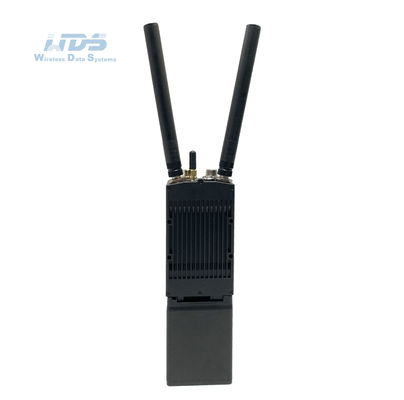

Serie NBmesh de Radio portátil de malla de banda estrecha inalámbrica

La radio/módulo de malla de banda estrecha de la serie NBmesh es adecuada para escenarios de red distribuidos donde la velocidad del servicio no es alta, la distancia de transmisión es larga y el alcance de la transmisión se basa en el retransmisión de múltiples saltos. La topología es una red de múltiples saltos, que se compone de varios nodos de distribución. La estructura es compacta, ligera, diseño de placa única, conveniente para que los usuarios la integren en varios tipos de equipos terminales, para lograr una transmisión de datos estable y confiable a larga distancia.
Características:
1. Retransmisión de múltiples saltos, redes eficientes
2. Baja velocidad, alta sensibilidad
3. Frecuencia de banda UHF/L/S
4. Potencia RF de 2/4/10/20 vatios
5. Puerto serie / Puerto de red, Voz/ubicación
6. Salto de frecuencia inteligente
La radio/módulo de malla de banda estrecha de la serie NBMesh, admite enrutamiento dinámico punto a punto, punto a multipunto y multipunto a multipunto, retransmisión de múltiples saltos, transmisión de datos inalámbricos, utilizada en grupos de UAV, comando de control de incendios armados, rescate de emergencia Comando de comunicación de emergencia, comunicación marítima de formación de barcos, comunicación de red de autoorganización de prevención de incendios forestales.

Rendimiento:
1. Larga distancia de transmisión, fuerte capacidad anti-interferencia
2. Adaptabilidad al entorno móvil
3. La capa de aplicación admite todo tipo de terminales de aplicación de puerto serie/puerto de red
4. Admite una implementación rápida, cambio dinámico de la topología de la red, autoorganización sin redes centrales y reenvío de múltiples saltos
5. Sensibilidad de recepción de hasta -117dBm@250KHz BW
6. Capacidad de transmisión de datos adaptativa, que puede seleccionar de forma adaptativa el modo de modulación y el modo de codificación de acuerdo con los cambios ambientales, y llevar a cabo la transmisión de velocidad de datos adaptativa
7. Capacidades de red flexibles y eficientes, admiten el protocolo TDMA de ranura de tiempo dinámico, el protocolo CSMA, escenarios de servicio de medición y control centralizados con más de 6 saltos y servicios de voz
8. No es necesario configurar la dirección IP y el controlador, compatibilidad perfecta con el protocolo TCP, UDP de nivel superior, puede lograr voz, archivos y otra interacción transparente de datos

Especificaciones de la radio de malla de banda estrecha NBMesh

Plataforma SDR, Forma de onda	9363+7Z020, MANET de red móvil
Tecnología MIMO	Codificación espacio-temporal, Diversidad de recepción, Formación de haces TX / RX
Frecuencia (70M-6GHz personalizable)	UHF(360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)/ Banda L(1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz)/ Banda S(2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz)/ Banda C(4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0*GHz)
Ancho de banda del canal	250k/500k/1MHz (Antena dual), 400kHz (Antena única)
Sensibilidad	-117dBm@250KHz
Modo de modulación	BPSK/QPSK/16QAM (Adaptativo), OFDM (Antena dual)/SCFDE (Antena única)
Velocidad de datos aerotransportados (Antena única/ Antena dual)	50-250kbps@250kHz (Antena dual) 125-500kbps@500kHz (Antena dual) 250-1000kbps@1MHz (Antena dual)
Modo de acceso múltiple	CSMA/TDMA
Canal RF	1Tx+1Rx/2Tx+2Rx, TDD/FDD
Potencia de transmisión	2 vatios x2 4 vatios x2
Salto único Distancia de comunicación	30-100 km (LOS), 1-30 km (área urbana)
Modo de trabajo	Punto a punto/Punto a multipunto/Multipunto a multipunto, Enrutamiento dinámico/Retransmisión de múltiples saltos, Estrella/Línea/Red/Híbrido
Conectores	Puerto serie (bidireccional punto a punto, unidireccional punto a múltiple)/Puerto de red (unidifusión, multidifusión, difusión)/Voz, Ubicación (difusión)
Retraso de un solo salto	Promedio 7mS (1MHz BW)
Cifrado	DES, AES128/256, SNOW3G/ZUC opcional, Cifrado de chip/tarjeta TF personalizado o máquina de cifrado externa
Modo anti-interferencia	Selección manual de canales de escaneo de espectro, Selección de frecuencia inteligente mejorada de banda completa (conciencia del espectro)/Salto de frecuencia adaptativo de banda completa FHSS/Modo de itinerancia opcional
Local/ Gestión remota	Frecuencia de funcionamiento, ancho de banda del canal, ID de red, configuración de parámetros de potencia de transmisión y otros, escaneo de espectro, visualización en tiempo real y registros estadísticos de la topología de la red, relación señal-ruido de la intensidad del campo del enlace, tráfico de carga y descarga, distancia del nodo, mapa electrónico GPS/Beidou, temperatura/voltaje/interferencia Monitoreo, actualización de software. Silencio remoto y activación opcional
Otros	El tiempo de inicio es inferior a 28 segundos, y el tiempo de acceso/actualización/cambio de red es inferior a 1 segundo. No hay límite en la capacidad del usuario de un solo sistema (256 nodos o más) y el número de saltos en las redes Mesh (Datos 15+ saltos, voz 10+ saltos, video 8+ saltos). La pérdida total de velocidad de transmisión para más de tres saltos es inferior al 70%. Seguimiento automático de la portadora, adaptado a una desviación de frecuencia Doppler de ±6kHz de desplazamiento de frecuencia, admite la comunicación móvil a velocidades superiores a 7200 kilómetros por hora (6 Mach, 2000 metros por segundo).
Tamaño de la red/ Capacidad de múltiples saltos	Una sola red con más de 256 nodos/15 saltos
Temperatura de funcionamiento	-40ºC ~+80ºC
Nivel de protección	IP66, IP67/IP68 Personalizado
Voltaje/Consumo de energía	12-36VCC/Operación 1-2A/En espera 0.5-0.7A@12V
Selección de energía	Fuente de alimentación por batería Twist-Lock o cable principal
Baterías	8-10/6-8 horas para batería de polímero de litio de 114/77,7 Wh (radio portátil)
Dimensiones/Peso	19,0x6,8x3,8 cm/769 g, con batería de 11,1 V/77,7 Wh portátil de antena dual
Instalación/Color	4 orificios de montaje/Negro, Gris hierro, Verde militar opcional
Interfaz básica	2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP, GPS/BD RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, Entrada CC
Pulsar para hablar/ Interfaz auxiliar	MIC, SP, PTT, GND, RS485/422, USB2.0 OTG
Extensión de red opcional	Enrutamiento de red pública/4G LTE, integración WB-NB, Fibra, Satélite
Indicador de estado del enlace	Rojo fijo: la red no está conectada Rojo parpadeante: Iniciando/no conectado a la red Verde fijo: la red está conectada Verde parpadeante: PTT de voz está inactivo
Indicador de enlace RSSI	Verde fijo: la calidad del enlace es excelente Azul fijo: la calidad del enlace es buena Amarillo fijo: la calidad del enlace es media Púrpura fijo: la calidad del enlace es ligeramente peor Rojo fijo: la calidad del enlace es deficiente o el enlace está inactivo
Interfaz de gestión/ Interfaz de control	Gestión de red basada en web/GUI, API para interfaz de desarrollo secundario/SNMP

              Topología de red en estrella I                      Topología de red en estrella II                       Topología de red en estrella III
