| General |
| Plataforma SDR, Forma de onda |
9363 o 9361+7Z020, MANET de red móvil |
| Tecnología MIMO |
Codificación espacio-temporal, Diversidad de recepción, Beamforming TX /RX |
| Sensibilidad de recepción |
-103dBm@5MHz BW, -117dBm@250KHz |
| Ancho de banda del canal |
1.25/2.5/5/10/20MHz Banda ancha, configuración de banda estrecha de 250k/500k/1MHz |
| Velocidad de datos |
1-70Mbps (20MHz BW) Banda ancha, 50-1000kbps banda estrecha Adaptativo, QoS |
| Modo de modulación |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptativo (configuración fija opcional) |
Potencia de salida RF
(Soporte TPC, control de potencia de transmisión) |

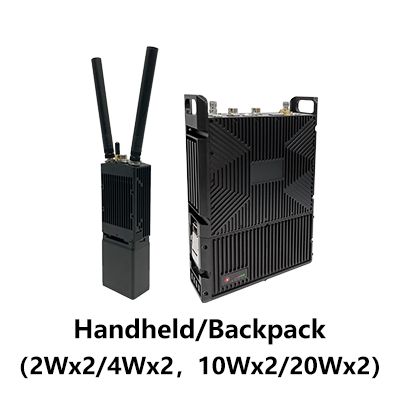

Portátil: 2 vatios x2; 4 vatios x2; 5 vatios x2

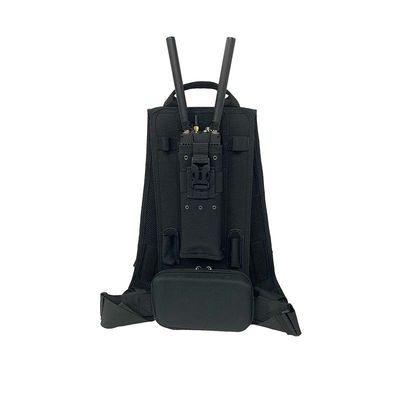

Mochila: 10 vatios x2; 20 vatios x2 |
| Modo de comunicación |
Comunicaciones P2P, P2MP y MP2MP descentralizadas con interconexión, que admiten redes MESH a pequeña escala (dentro de 8 nodos) con enrutamiento dinámico y retransmisión de múltiples saltos |
| Retraso de un solo salto |
Promedio 6ms (Unidireccional, 20MHz BW) |
| Cifrado |
DES, AES128/256 (SM4/SNOW3G/ZUC opcional, cifrado de chip/tarjeta TF personalizado o máquina de cifrado externa) |
| Modo anti-interferencia |
Selección manual de canales de escaneo de espectro, Selección inteligente de frecuencia mejorada de banda completa (conciencia del espectro)/Salto de frecuencia adaptativo de banda completa/Modo de itinerancia opcional |
|
Local/
Gestión remota
|
Frecuencia de funcionamiento, ancho de banda del canal, ID de red, configuración de parámetros de potencia de transmisión y otros, escaneo de espectro, visualización en tiempo real y registros estadísticos de la topología de la red, relación señal-ruido de la intensidad del campo del enlace, tráfico de carga y descarga, distancia del nodo, mapa electrónico de posicionamiento BD/GPS (GNSS), temperatura/voltaje/monitorización de interferencias, actualización de software (silencio remoto y activación opcional) |
| Otros |
El tiempo de arranque es inferior a 28 segundos, y el tiempo de acceso/actualización/conmutación de la red es inferior a 1 segundo;
El tamaño de la red es inferior a 8 nodos, y la pérdida total de ancho de banda en tres saltos es inferior al 70%;
Seguimiento automático de la portadora, adaptándose al desplazamiento de frecuencia Doppler de ±6kHz de desviación de frecuencia, soportando comunicaciones móviles a velocidades superiores a 7200 kilómetros por hora (Mach 6, 2000 metros por segundo) |
| Bandas(300M-6GHz personalizable. Misma frecuencia o diferente frecuencia de 2T2R en una sola banda, o 1T2R en doble banda seleccionable/cambio inteligente) |
| BANDA |
Rango de frecuencia |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| Banda L |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| Banda S |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| Banda C |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz |
| |
(Nota: La potencia RF, las dimensiones y el peso son diferentes) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Ambiental |
| Temperatura de funcionamiento |
-40ºC ~+80ºC |
| Nivel de protección |
IP66, IP67/IP68 Personalizado |
| Mecánico |
| Tamaño/Peso |

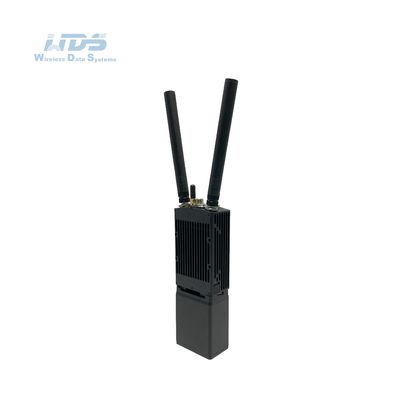

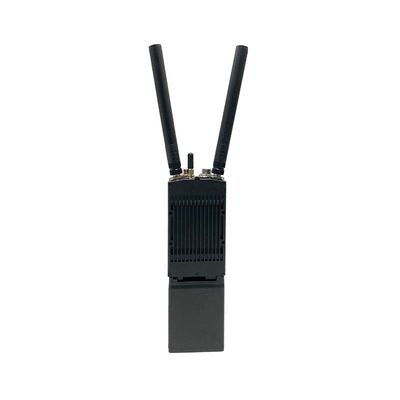

Portátil:
19.0x6.8x3.8cm/769g, con batería de 11.1V/77.7Wh
26.0x6.8x3.8cm/1.04kg, con batería de 11.1V/114Wh
20.7x6.9x5.5cm/1.30kg, con batería de 11.1V/114Wh (Enrutamiento 5G)
21.0x6.8x5.2cm/972g, con batería de 11.1V/77.7Wh (Cuatro bandas)
15.5x6.6x3.2cm/430g, Contiene batería de litio, no incluye antena y clip trasero

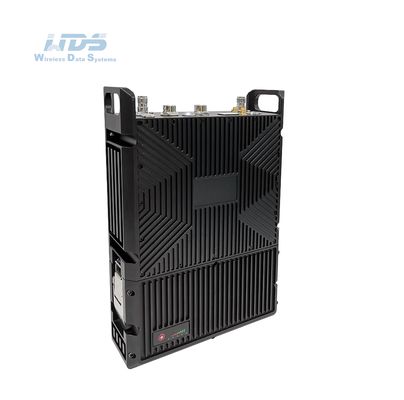

Mochila:
27.5x18.9x6.2cm/4.15kg, con batería de 22.2V/213Wh
33.6x18.9x6.2cm/5.26kg, con batería de 22.2V/427Wh
29.5x23.0x6.5cm/5.26kg, con batería de 22.2V/213Wh (Operación de doble banda)
28.8x21.0x6.2cm/4.61kg, con batería de 22.2V/213Wh (Selección de doble banda)
22.9x18.9x6.5cm/2.95kg, con batería de 22.2V/427Wh (Selección de cuatro bandas)
|
| Color |
Negro, Gris Hierro (Verde Militar Opcional) |
| Instalación |
Portátil/4 orificios de montaje, Mochila |
| Potencia |
| Tensión de alimentación |
12-36V CC, 2 vatios×2/4 vatios×2/5 vatios×2
18-32V CC, 10 vatios×2/20 vatios×2
|
| Consumo de energía |
Funcionamiento 1-2A/En espera 0.4-0.6A@12V, 2 vatios×2
Funcionamiento 2-4A/En espera 0.5-0.7A@12V, 4 vatios×2/5 vatios×2
Funcionamiento 3-6A/En espera 0.7-0.9A@24V, 10 vatios×2
Funcionamiento 6-7A/En espera 0.7-0.9A@24V, 20 vatios×2
|
| Baterías |
Portátil: 6-8 horas para batería de polímero de litio de 77.7Wh (Predeterminado); 8-10 horas para batería de polímero de litio de 114Wh
Mochila: 6-8 horas para batería de polímero de litio de 213Wh (Predeterminado); 10-12 horas para batería de polímero de litio de 427Wh
|
| Interfaz |
| Interfaz básica |
2xTNC RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, entrada CC. TTL (UART), SBUS y Bluetooth 1.2-230.4Kbps, punto de acceso Wi-Fi y BD/GPS (GNSS) están disponibles. Admite la transmisión transparente a través de Ethernet y puertos serie, y todos los protocolos de comunicación, incluido MAVLink. Prioridad de servicio seleccionable |
Pulsar para hablar/Auxiliar
interfaz |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| Extensión de red opcional |
Enrutamiento de red pública/4G LTE, integración WB-NB, Fibra, Satélite |
| Extensión de video opcional |
HDMI/SDI/CVBS de baja latencia, 4K/2K/1080P/720P/D1 |
| Indicador de estado del enlace |
Rojo fijo: la red no está conectada
Rojo parpadeante: Iniciando/no conectado a la red
Verde fijo: la red está conectada
Verde parpadeante: Push-To-Talk ha sido presionado |
| Indicador de enlace RSSI |
Verde fijo: la calidad del enlace es excelente
Azul fijo: la calidad del enlace es buena
Amarillo fijo: la calidad del enlace es media
Púrpura fijo: la calidad del enlace es ligeramente peor
Rojo fijo: la calidad del enlace es deficiente
Apagado: el enlace se interrumpe |
Interfaz de gestión/
Interfaz de control |
Gestión de red basada en web/GUI, API para interfaz de desarrollo secundario/SNMP |
