| En general |
| Plataforma de DEG, forma de onda |
9363 o 9361+7Z020, red móvil MANET |
| Tecnología MIMO |
Codificación espacio-tiempo, Diversidad de recepción, formación de haz TX/RX |
| Seamos sensibles |
-103 dBm@5MHz BW |
| Ancho de banda del canal |
1.25/2.5/5/10/20MHz banda ancha, 250k/500k/1MHz ajuste de banda estrecha |
| Tasa de datos |
1-70Mbps ((20MHz BW) banda ancha, banda estrecha de 50-1000kbp Adaptativo, QoS |
| Modo de modulación |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptativo ((Configuración fija opcional) |
Potencia de salida de RF
(apoyo TPC, control de potencia de transmisión) |
0.25W x2; 0.5W x2
1 Watt x2; 2 Watt x2
4 vatios x2; 5Vatio x2
10 vatios x2; 20 vatios x2 |
| Modo de comunicación |
Comunicaciones P2P, P2MP y MP2MP descentralizadas con conexión cruzada, que admiten redes MESH a pequeña escala (dentro de 8 nodos) con enrutamiento dinámico y relé multi-hop |
| Retraso de salto único |
Mediano de 6 ms (unidireccional, 20 MHz BW) |
| Encriptación |
DES, AES128/256 (SM4/SNOW3G/ZUC opcional, cifrado de tarjeta con chip/TF personalizado o máquina de cifrado externa) |
| Modo anti-interferencia |
Selección manual de canales de escaneo del espectro, selección inteligente de frecuencia mejorada de banda completa (conocimiento del espectro) /salto de frecuencia adaptativo de banda completa / modo de itinerancia opcional |
|
Local/
Gestión remota
|
frecuencia de operación, ancho de banda del canal, ID de red, potencia de transmisión y otros parámetros, escaneo del espectro, visualización en tiempo real y registros estadísticos de la topología de la red,relación señal-ruido de la intensidad del campo de enlace, carga y descarga de tráfico, distancia entre nodos, mapa electrónico de posicionamiento BD/GPS (GNSS), monitoreo de temperatura/voltura/interferencia, actualización de software (silenciado remoto y despertador opcional) |
| Las demás |
El tiempo de arranque es inferior a 28 segundos y el tiempo de acceso/actualización/cambio de red es inferior a 1 segundo.
El tamaño de la red es inferior a 8 nodos y la pérdida total de ancho de banda durante tres saltos es inferior al 70%;
Seguimiento automático de portadores, adaptado al cambio de frecuencia Doppler de ±6 kHz de desviación de frecuencia, que admite comunicaciones móviles a velocidades superiores a 7200 kilómetros por hora (Mach 6,2000 metros por segundo) |
| Las bandas(300M-6GHz personalizable. misma frecuencia o frecuencia diferente de 2T2R en banda única, o 1T2R en banda dual seleccionable / cambio inteligente) |
| BAND (en inglés) |
Rango de frecuencia |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| Banda L |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| Banda S |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| Banda C |
4.4-5.0/5.25-5. ¿Qué quieres decir?85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz |
| |
(Nota: la potencia de RF, las dimensiones, el peso es diferente) |
| El MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz y también |
| Medio ambiente |
| Temperatura de funcionamiento |
-40 °C ~ + 80 °C |
| Nivel de protección |
IP66 (IP67/IP68 personalizado) |
| Mecánica |
| Tamaño/peso |

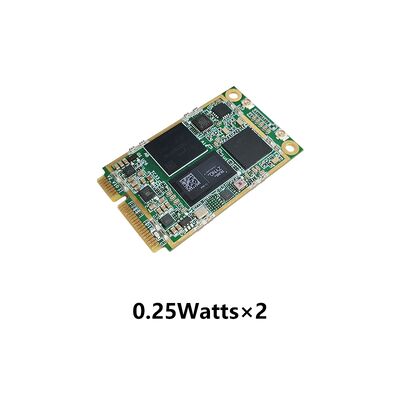

5.1x3.0x0.6cm/11g, 0,25Watt×2, DDL-nano

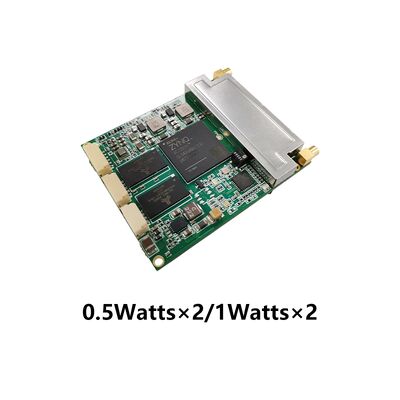

5.8x4.8x1.0cm/27g, 0.5W × 2/1W × 2, DDL-mini

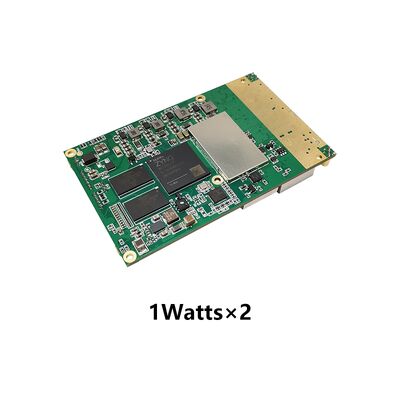

8.7x5.4x1.0cm/40g, 1W × 2

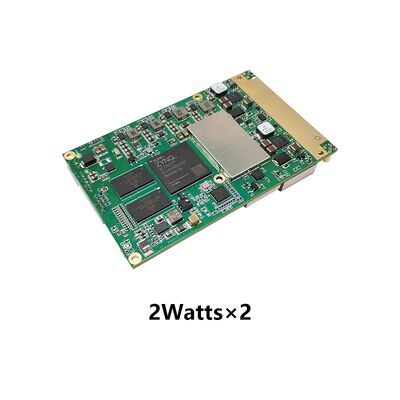

8.7x5.4x1.0cm/43g, 2 vatios por 2

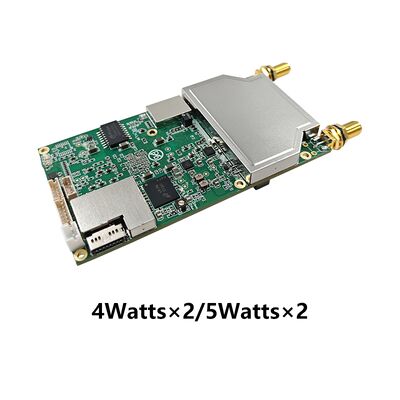

11.5x5.4x1.3cm/56g, 4 vatios por 2/5 vatios por 2

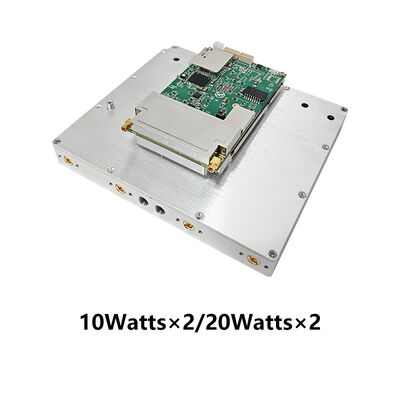

12.7x11.0x3.4cm/524g, 10W × 2 / 20W × 2
|
| Instalación |
4 Agujeros de montaje |
| El poder |
| Válvula de alimentación |
3.5-5V de corriente continua, 0,25W x2
9-39V de corriente continua, 0,5 Watt x2/1W x 2
12-36 V de corriente continua, 2 vatios × 2/4 vatios × 2/5 vatios × 2
18-32V de corriente continua, 10 vatios x2/20 vatios x2
|
| Consumo de energía |
Funcionamiento 1-2A/en modo de espera 0,5-1A@3,5-5V, 0,25W × 2
Funcionamiento 0,3-0,5A/En modo de espera 0,2-0,3A@12V, 0,5W × 2
La operación 1-2A/en modo de espera 0,5-0,7A@12V, 1W × 2W × 2W
La operación 2-4A/en modo de espera 0,5-0,7A@12V, 4W × 2/5W × 2
La operación 3-6A/en modo de espera 0,7-0,9A@18V, 10W × 2
Funcionamiento 6-10A/En modo de espera 0,7-0,9A@20V, 20W × 2
|
| Selección de potencia |
Suministro de energía por cable principal |
| Interfaz |
| Interfaz básica |
2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, entrada de CC. TTL (UART), SBUS y Bluetooth 1.2-230.4Kbps, punto de acceso Wi-Fi y BD / GPS (GNSS) están disponibles.Soporta transmisión transparente a través de puertos Ethernet y serie, y todos los protocolos de comunicación, incluido MAVLink. |
| Extensión de red opcional |
Enrutamiento de red pública/4G LTE, integración WB-NB, fibra, satélite |
| Extensión de vídeo opcional |
HDMI/SDI/CVBS de baja demora, 4K/2K/1080P/720P/D1 |
| Indicador de potencia |
Verde constante - encendido |
| Indicador de estado del enlace |
Rojo constante - La red no está conectada
Parpadeo en rojo - Inicio/no conectado a la red
Verde constante - La red está conectada |
| Indicador de enlace RSSI |
Verde constante - La calidad del enlace es excelente
- La calidad del enlace es buena.
Amarillo constante - La calidad del enlace es media
Violeta constante - La calidad del enlace es ligeramente peor
Rojo constante - La calidad del enlace es pobre
- El enlace está interrumpido. |
Interfaz de gestión
Interfaz de control |
Gestión de red basada en la Web/GUI, API para interfaz de desarrollo secundario/SNMP |
