| En general |
| Plataforma de DEG, forma de onda |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), red móvil MANET+MIMO |
| Tecnología MIMO |
Codificación espacio-temporal, Diversidad de recepción, Formación de haz TX / RX, Multiplexamiento espacial |
| Seamos sensibles |
-103 dBm@5MHz BW |
| Ancho de banda del canal |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, 40MHz+40MHz) transceptor de frecuencia de doble antena de agregación de portadores, configurable |
| Tasa de datos |
1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, formación de haz por 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) Adaptativo, QoS |
| Modo de modulación |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptativo (configuración fija opcional) |
Potencia de salida de RF
(Apoyo TPC, control de potencia de transmisión, ajustable a 1 dBm) |
10 vatios × 2 / 20 vatios × 2
40 vatios × 2 / 50 vatios × 2
150 vatios × 2 / 250 vatios × 2 (personalización) |
| Modo |
Distribuido sin centro punto a punto/punto a multipunto/multipunto a multipunto, capa 2 o 3 de enrutamiento dinámico, relé multi-salto, estrella/línea/red/híbrido |
| Retraso de salto único |
Mediano de 6 ms (unidireccional, 20 MHz BW) |
| Encriptación |
DES, AES128/256 (SM4/SNOW3G/ZUC opcional, cifrado de tarjeta con chip/TF personalizado o máquina de cifrado externa) |
| Modo anti-interferencia |
Selección manual de canales de escaneo del espectro/selección inteligente de frecuencias mejorada de banda completa ((conocimiento del espectro) /salto de frecuencia adaptativo de banda completa FHSS/modo de itinerancia, antiinterferencia de varios niveles |
|
Local/
Gestión remota
|
frecuencia de operación, ancho de banda del canal, ID de red, potencia de transmisión y otros parámetros, escaneo del espectro, visualización en tiempo real y registros estadísticos de la topología de la red,relación señal-ruido de la intensidad del campo de enlace, carga y descarga de tráfico, distancia entre nodos, mapa electrónico de posicionamiento BD/GPS (GNSS), monitoreo de temperatura/voltura/interferencia, actualización de software (silenciado remoto y despertador opcional) |
| Las demás |
El tiempo de arranque es inferior a 28 segundos y el tiempo de acceso/actualización/cambio de red es inferior a 1 segundo.
No hay límite para la capacidad de usuario de un solo sistema (256 nodos o más) y el número de saltos en redes Mesh (datos 15+ saltos, voz 10+ saltos, vídeo 8+ saltos);
La pérdida total de velocidad de transmisión para más de tres saltos es inferior al 70%;
Seguimiento automático de portadores, adaptado a una desviación de frecuencia Doppler de ±6 kHz de desplazamiento de frecuencia, admite la comunicación móvil a velocidades superiores a 7200 kilómetros por hora (6 Mach, 2000 metros por segundo) |
| Las bandas(70M-6GHz/C-X-Ku superior personalizable. misma frecuencia o frecuencia diferente de TDD, 2T2R en banda única o 1T2R en banda dual) |
| BAND (en inglés) |
Rango de frecuencia |
| Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Banda L (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| Banda S (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Banda C (GHz) |
4.4-5.0/5.25-5. ¿Qué quieres decir?85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Nota: la potencia de RF, las dimensiones, el peso es diferente) |
| MiT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 El nombre de las personas que han sido objeto de un procedimiento judicial |
| Medio ambiente |
| Temperatura de funcionamiento |
-40 °C ~ + 80 °C |
| Nivel de protección |
IP66 (IP67/IP68 personalizado) |
| Mecánica |

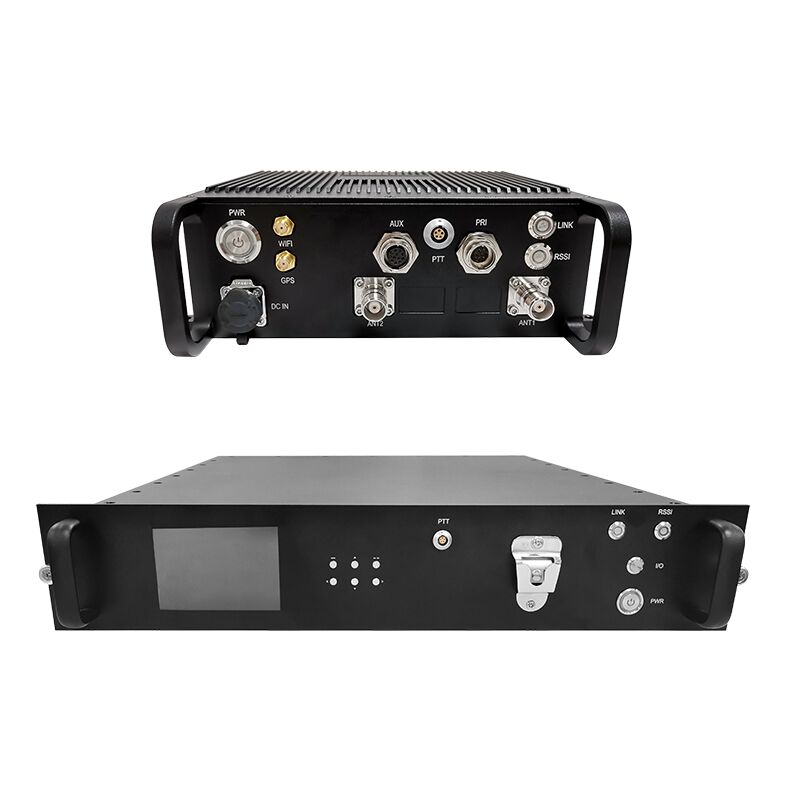

| Tamaño/peso |

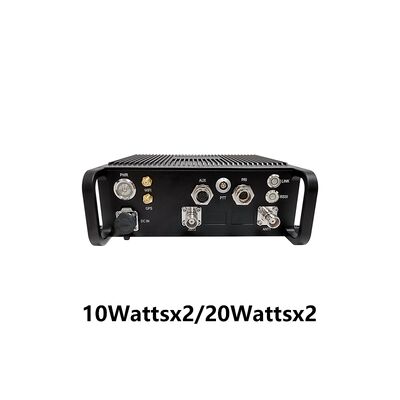

19.1x18.6x6.3cm/2.16kg, 10W × 2 / 20W × 2

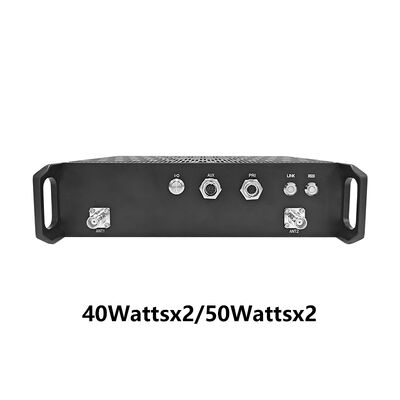

25.8x21.3x6.5cm/3.95kg, 50 watts×2

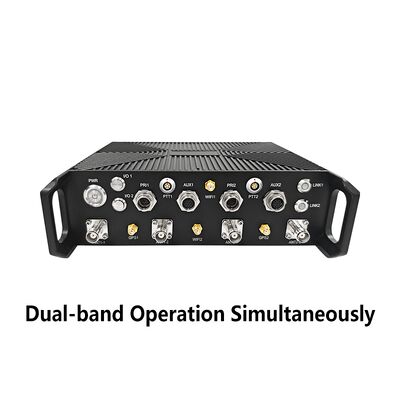

19.0x23.0x6.5cm/3.0kg, operación simultánea en dos bandas

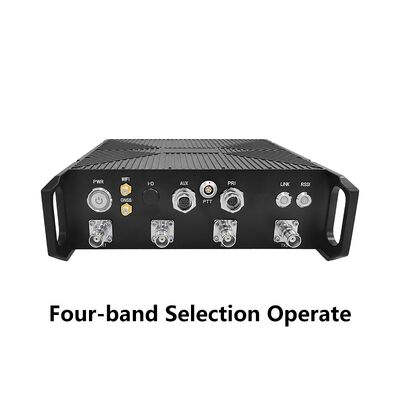

22.1x21.1x6.3cm/2.16kg, Cuatro bandas de selección de operar

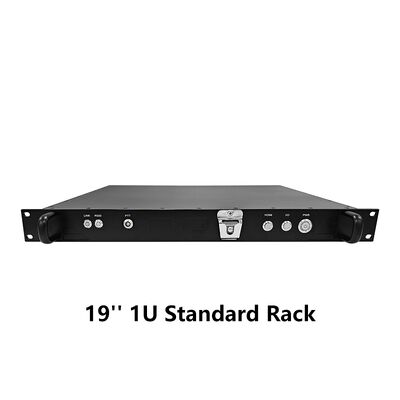

48.2x42.0x4.5cm/3.9kg, 19' 1U Radio estándar de rack

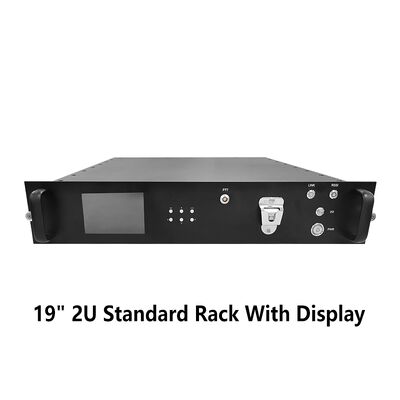

48.2x42.0x8.8cm/5.9kg, 19' 2U Display Screen Radio estándar con bastidor |
| El color |
Negro (gris de hierro, verde del ejército opcional) |
| Instalación |
4 Agujeros para montar las orejas |
| El poder |
| Válvula de alimentación |
18-32V de corriente continua, 10W × 2 / 20W × 2
28-32V de corriente continua, 40W × 2 / 50W × 2 |
| Consumo de energía |
Funcionamiento 3-6A/En modo de espera 0,7-0,9A@24V, 10W × 2
La operación 6-7A/en modo de espera 0,7-0,9A@24V, 20W × 2
Función 22A/standby 0,4-1.6A@28-32V, 40 vatios × 2
Funcionamiento 30A/standby 0,5-1.7A@28-32V, 50W × 2 |
| Selección de potencia |
Suministro de energía por cable principal |
| Interfaz |
| Interfaz básica |
2xTNC/2xN RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, entrada de corriente continua. TTL (UART) / SBUS / Bluetooth 1.2-230.4Kbps, WIFI AP, BD / GPS (GNSS) opcional.Soporta transmisión transparente a través de puertos Ethernet y serie, y admite todos los protocolos de comunicación, incluyendo MAVLink. |
Empuje para hablar.
Interfaz auxiliar |
El número de unidad de control de seguridad de la unidad de control de seguridad será el número de unidad de control de seguridad de la unidad de control de seguridad de la unidad. |
| Extensión de red opcional |
Enrutamiento de red pública/4G LTE, integración WB-NB, fibra, satélite |
| Extensión de vídeo opcional |
HDMI/SDI/CVBS de baja demora, 4K/2K/1080P/720P/D1 |
| Indicador de estado del enlace |
Rojo constante - La red no está conectada
Parpadeo en rojo - Inicio/no conectado a la red
Verde constante - La red está conectada
Parpadeo verde - Push-To-Talk ha sido empujado |
| Indicador de enlace RSSI |
Verde constante - La calidad del enlace es excelente
- La calidad del enlace es buena.
Amarillo constante - La calidad del enlace es media
Violeta constante - La calidad del enlace es ligeramente peor
Rojo constante - La calidad del enlace es pobre
- El enlace está interrumpido. |
Interfaz de gestión
Interfaz de control |
Gestión de red basada en la Web/GUI, API para interfaz de desarrollo secundario/SNMP |
