| General |
| Plataforma SDR, Forma de onda |
AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), Red móvil MANET+MIMO |
| Tecnología MIMO |
Codificación espacio-temporal, Diversidad de recepción, Formación de haces TX/RX, Multiplexación espacial |
| Sensibilidad de recepción |
-103dBm@5MHz BW |
| Ancho de banda del canal |
1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, transceptor de frecuencia de doble antena de 40MHz+40MHz de agregación de portadora), configurable |
| Velocidad de datos |
1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, formación de haces por 7Z030)/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) Adaptable, QoS |
| Modo de modulación |
TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptable (ajuste fijo opcional) |
Potencia de salida RF
(Soporte TPC, control de potencia de transmisión, ajustable 1dBm) |
0.25Watts×2; 0.5Watts×2; 1Watts×2; 2Watts×2; 4Watts×2; 5watts×2; 10Watts×2; 20Watts×2; 40Watts×2 |
| Modo |
Sin centro distribuido Punto a punto/Punto a multipunto/Multipunto a multipunto, Capa 2 o 3 de enrutamiento dinámico, Retransmisión de múltiples saltos, Estrella/Línea/Red/Híbrido |
| Retraso de un solo salto |
Promedio 6ms (Unidireccional, 20MHz BW) |
| Cifrado |
DES, AES128/256 (SM4/SNOW3G/ZUC opcional, cifrado de chip/tarjeta TF personalizado o máquina de cifrado externa) |
| Modo anti-interferencias |
Selección de canal de escaneo de espectro manual/Selección de frecuencia inteligente mejorada de banda completa (conciencia del espectro)/Salto de frecuencia adaptativo de banda completa FHSS/Modo roaming, anti-interferencia multinivel |
|
Gestión Local/
Gestión Remota
|
Frecuencia de funcionamiento, ancho de banda del canal, ID de red, configuración de parámetros de potencia de transmisión y otros, escaneo de espectro, visualización en tiempo real y registros estadísticos de topología de red, relación señal-ruido de la intensidad del campo del enlace, tráfico de carga y descarga, distancia del nodo, mapa electrónico de posicionamiento BD/GPS(GNSS), temperatura/voltaje/monitorización de interferencias, actualización de software (silencio remoto y activación opcional) |
| Otros |
El tiempo de inicio es inferior a 28 segundos, y el tiempo de acceso/actualización/cambio de red es inferior a 1 segundo;
No hay límite en la capacidad de usuario de un solo sistema (256 nodos o más) y el número de saltos en las redes Mesh (Datos 15+ saltos, voz 10+ saltos, video 8+ saltos);
La pérdida total de velocidad de transmisión para más de tres saltos es inferior al 70%;
Seguimiento automático de la portadora, adaptado a una desviación de frecuencia Doppler de ±6kHz de desplazamiento de frecuencia, admite la comunicación móvil a velocidades superiores a 7200 kilómetros por hora (6 Mach, 2000 metros por segundo) |
| Bandas(70M-6GHz/Uper C-X-Ku personalizable. Misma frecuencia o diferente frecuencia de TDD, 2T2R en banda única o 1T2R en banda dual) |
| BANDA |
Rango de frecuencia |
| VHF/UHF (MHz) |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| Banda L (GHz) |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| Banda S (GHz) |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| Banda C (GHz) |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| |
(Nota: La potencia RF, las dimensiones y el peso son diferentes) |
| MIIT (MHz) |
336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Ambiental |
| Temperatura de funcionamiento |
-40ºC ~+80ºC |
| Nivel de protección |
IP66 (IP67/IP68 Personalizado) |
| Mecánico |
| Tamaño/Peso |

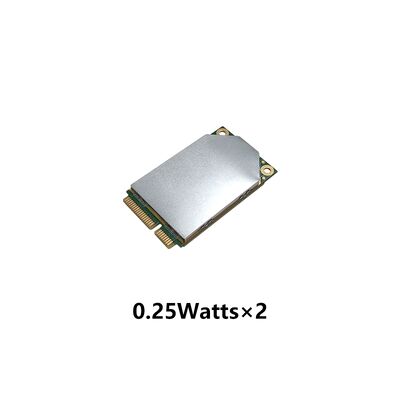

5.1x3.0x0.7cm/14g, 0.25Watts×2-Gris Hierro

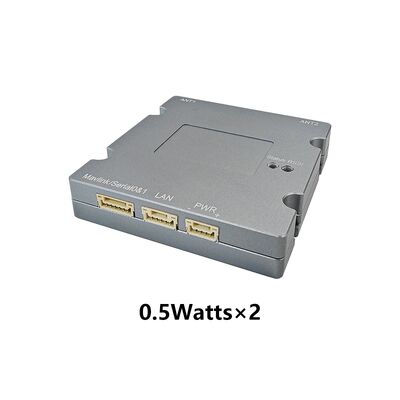

6.0x4.8x1.1cm/46g, 0.5Watts×2-Gris Hierro
6.0x5.8x1.3cm/60g, 0.5Watts×2-Gris Hierro

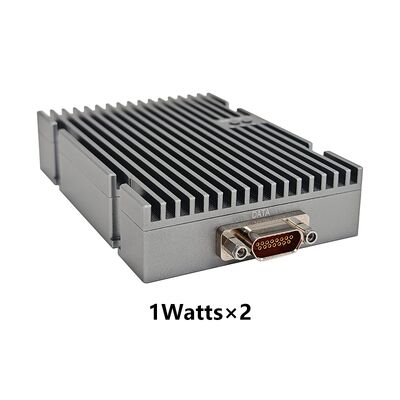

9.6x5.8x1.9cm/120g, 1Watts×2-Gris Hierro

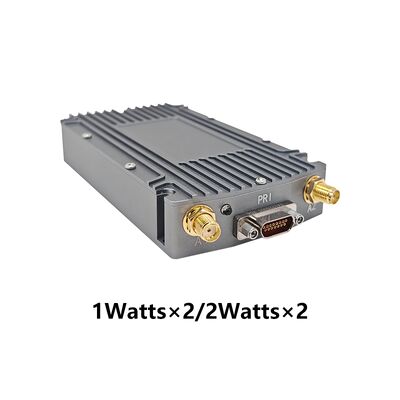

11.7x6.2x2.0cm/160g, 1Watts×2/2Watts×2-Gris Hierro
11.7x6.2x3.8cm/349g, 1Watts×2/2Watts×2-Negro

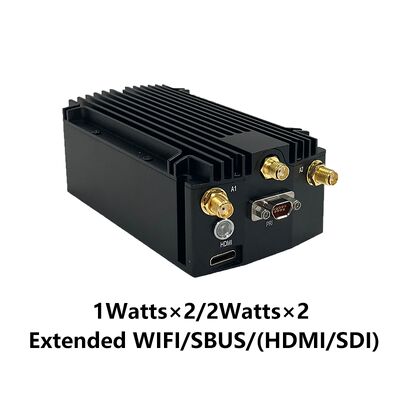

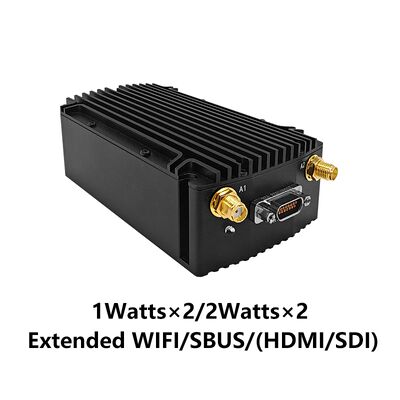

11.7x6.2x4.2cm/364g, 1Watts×2/2Watts×2-Negro Multi-interfaz

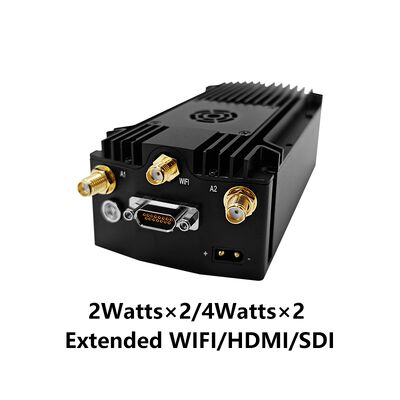

11.7x6.2x3.8cm/380g, 2Watts×2/4Watts×2-Negro con ventilador

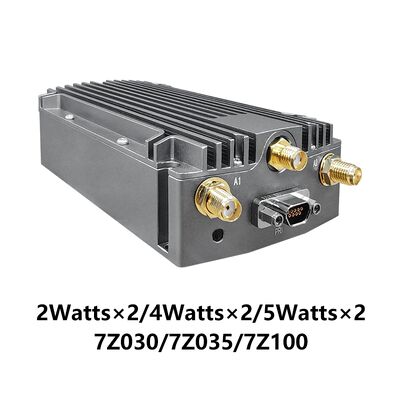

11.7x6.2x3.2cm/287g, 2Watts×2/4Watts×2/5Watts×2-Gris Hierro
13.8x6.2x2.7cm/225g, 4Watts×2-Gris Hierro

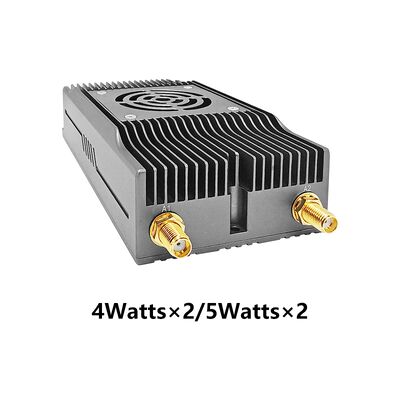

13.8x6.2x3.1cm/271g, 5Watts×2-Gris Hierro con ventilador

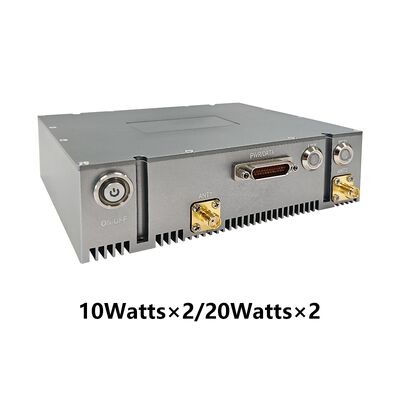

12.8x13.4x3.8cm/598g, 10Watts×2/20Watts×2-Gris Hierro
14.2x13.7x5.7cm/1.08kg, 10Watts×2/20Watts×2-Negro

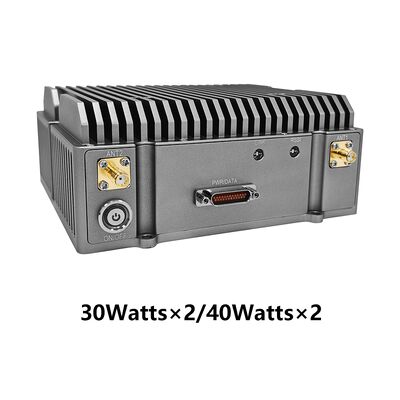

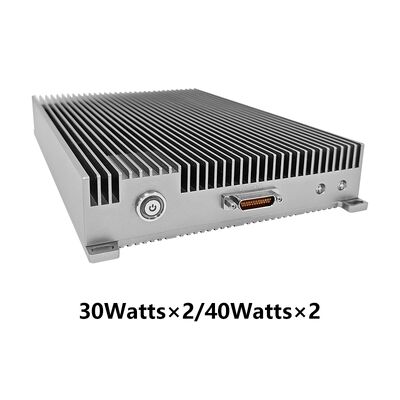

14.2x13.7x6.0cm/1.11kg, 30Watts×2/40Watts×2-Gris Oscuro
23.0x14.8x3.5cm/1.25kg, 30Watts×2/40Watts×2-Gris Hierro Delgado |
| Color |
Negro, Gris Hierro (Verde Militar Opcional) |
| Instalación |
4 Orificios de montaje |
| Alimentación |
| Tensión de alimentación |
3.5-5V CC, 0.25Watts×2
9-39V CC, 0.5Watts×2/1Watts×2
12-36V CC, 2Watts×2/4Watts×2/5Watts×2
18-32V CC, 10Watts×2/20Watts×2
28-32V CC, 30Watts×2/40Watts×2 |
| Consumo de energía |
Funcionamiento 1-2A/En espera 0.5-1A@3.5-5V, 0.25Watts×2
Funcionamiento 0.3-0.5A/En espera 0.2-0.3A@12V, 0.5Watts×2
Funcionamiento 1-2A/En espera 0.5-0.7A@12V, 1Watts×2/2Watts×2
Funcionamiento 2-4A/En espera 0.5-0.7A@12V, 4Watts×2/5Watts×2
Funcionamiento 3-6A/En espera 0.7-0.9A@18V, 10Watts×2
Funcionamiento 6-10A/En espera 0.7-0.9A@20V, 20Watts×2
Funcionamiento 22A/En espera 0.4-1.6A@28-32V, 30Watts×2/40Watts×2 |
| Selección de energía |
Alimentación por cable principal |
| Interfaz |
| Interfaz básica |
2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, entrada CC. TTL (UART)/SBUS/Bluetooth 1.2-230.4Kbps, WIFI AP, BD/GPS (GNSS) opcional. Admite la transmisión transparente a través de Ethernet y puertos serie, y admite todos los protocolos de comunicación, incluido MAVLink. Se puede seleccionar la prioridad del servicio |
| Extensión de red opcional |
Enrutamiento de red pública/4G LTE, integración WB-NB, Fibra, Satélite |
| Extensión de video opcional |
HDMI/SDI/CVBS de baja latencia, 4K/2K/1080P/720P/D1 |
| Indicador de alimentación |
Verde fijo - Encendido |
| Indicador de estado del enlace |
Rojo fijo - La red no está conectada
Rojo parpadeante - Iniciando/no conectado a la red
Verde fijo - La red está conectada |
| Indicador de enlace RSSI |
Verde fijo - La calidad del enlace es excelente
Azul fijo - La calidad del enlace es buena
Amarillo fijo - La calidad del enlace es media
Púrpura fijo - La calidad del enlace es ligeramente peor
Rojo fijo - La calidad del enlace es pobre
Apagado - El enlace está interrumpido |
Interfaz de gestión/
Interfaz de control |
Gestión de red basada en web/GUI, API para interfaz de desarrollo secundario/SNMP |
