| General |
| Plataforma SDR, Forma de onda |
9363 o 9361+7Z020, MANET de red móvil |
| Tecnología MIMO |
Codificación espacio-temporal, Diversidad de recepción, Beamforming TX /RX |
| Sensibilidad de recepción |
-103dBm@5MHz BW, -117dBm@250KHz |
| Ancho de banda del canal |
1.25/2.5/5/10/20MHz Banda ancha, configuración de banda estrecha de 250k/500k/1MHz |
| Velocidad de datos |
1-70Mbps (20MHz BW) Banda ancha, 50-1000kbps banda estrecha Adaptativo, QoS |
| Modo de modulación |
TD-COFDM, BPSK/QPSK/16QAM/64QAM Adaptativo (configuración fija opcional) |
Potencia de salida RF
(Soporte TPC, control de potencia de transmisión) |
0.25Watts x2; 0.5Watts x2
1Watts x2; 2Watts x2
4Watts x2; 5Watts x2
10Watts x2; 20Watts x2
30Watts x2; 40Watts x2
|
| Modo de comunicación |
Comunicaciones P2P, P2MP y MP2MP descentralizadas con interconexión, que admiten redes MESH a pequeña escala (dentro de 8 nodos) con enrutamiento dinámico y reenvío de múltiples saltos |
| Retraso de un solo salto |
Promedio 6ms (Unidireccional, 20MHz BW) |
| Cifrado |
DES, AES128/256 (SM4/SNOW3G/ZUC opcional, cifrado de tarjeta Chip/TF personalizado o máquina de cifrado externa) |
| Modo anti-interferencia |
Selección manual de canal de escaneo de espectro, Inteligente mejorado de banda completa selección de frecuencia (conciencia del espectro)/Salto de frecuencia adaptativo de banda completa/Modo de itinerancia opcional |
|
Local/
Gestión remota
|
Frecuencia de funcionamiento, ancho de banda del canal, ID de red, potencia de transmisión y otros ajustes de parámetros, escaneo de espectro, visualización en tiempo real y registros estadísticos de topología de red, fuerza de campo del enlace, relación señal-ruido, carga y descarga tráfico, distancia del nodo, mapa electrónico de posicionamiento BD/GPS (GNSS), temperatura/voltaje/monitoreo de interferencias, actualización de software (silencio remoto y activación opcional) |
| Otros |
El tiempo de arranque es inferior a 28 segundos, y el acceso/actualización/conmutación de la red el tiempo es inferior a 1 segundo;
El tamaño de la red es inferior a 8 nodos, y la pérdida total de ancho de banda en más de tres saltos es inferior al 70%;
Seguimiento automático de la portadora, adaptándose al desplazamiento de frecuencia Doppler de ±6kHz desviación, que admite comunicaciones móviles a velocidades superiores a 7200 kilómetros por hora (Mach 6, 2000 metros por segundo) |
| Bandas(300M-6GHz personalizable. Misma frecuencia o diferente frecuencia de 2T2R en una sola banda, o 1T2R en doble banda seleccionable/cambio inteligente) |
| BANDA |
Rango de frecuencia |
| VHF/UHF |
360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz |
| Banda L |
1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz |
| Banda S |
2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz |
| Banda C |
4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz |
| |
(Nota: la potencia RF, las dimensiones y el peso son diferentes) |
| MIIT |
336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz |
| Ambiental |
| Temperatura de funcionamiento |
-40ºC ~+80ºC |
| Nivel de protección |
IP66, IP67/IP68 Personalizado |
| Mecánico |
| Tamaño/Peso |

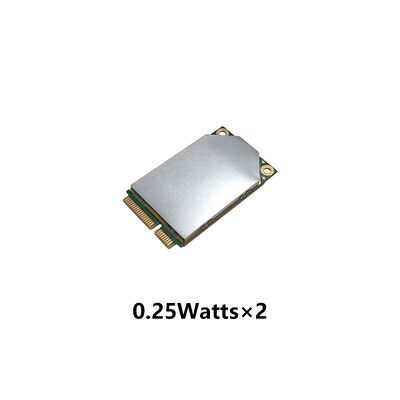

5.1x3.0x0.7cm/14g, 0.25Watts×2-Gris Hierro, DDL-nano

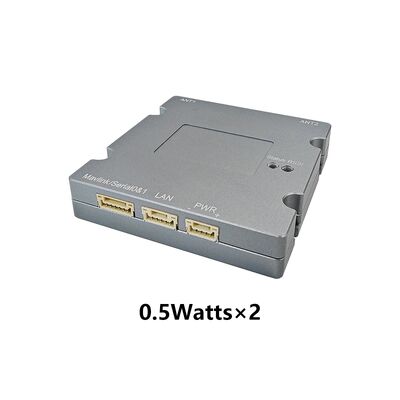

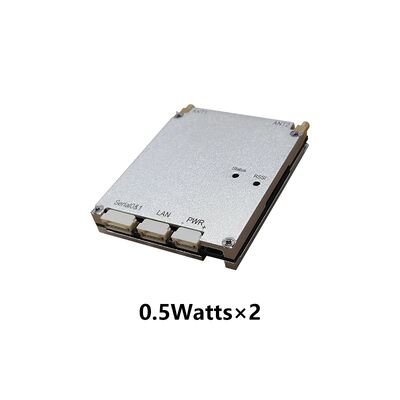

6.0x4.8x1.1cm/46g, 0.5Watts×2-Gris Hierro, DDL-mini
6.0x5.8x1.3cm/60g, 0.5Watts×2-Gris Hierro, DDL-mini

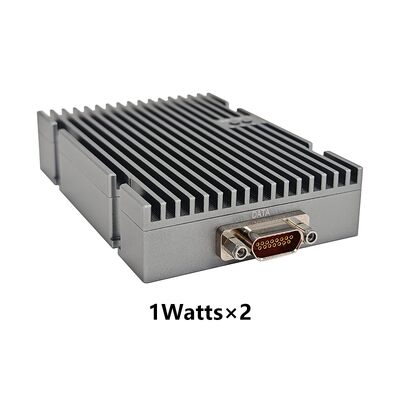

9.6x5.8x1.9cm/120g, 1Watts×2-Gris Hierro, DDL-mini

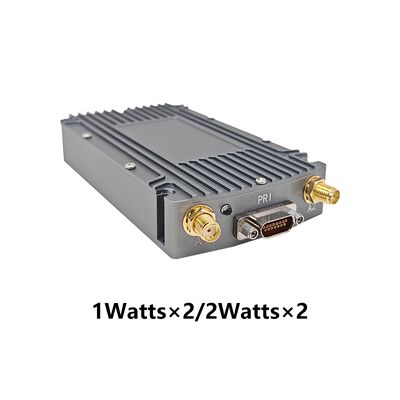

11.7x6.2x2.0cm/160g, 1Watts×2/2Watts×2-Gris Hierro
11.7x6.2x3.8cm/349g, 1Watts×2/2Watts×2-Negro
11.7x6.2x4.2cm/364g, 1Watts×2/2Watts×2-Negro multi-interfaz
13.8x6.2x2.7cm/225g, 4Watts×2-Gris Hierro
13.8x6.2x3.1cm/271g, 5Watts×2-Gris Hierro con ventilador

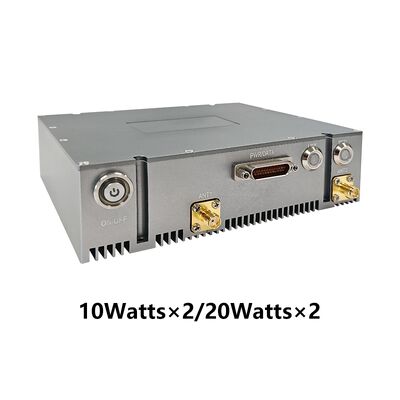

13.4x12.8x3.8cm/598g, 10Watts×2/20Watts×2-Gris Hierro

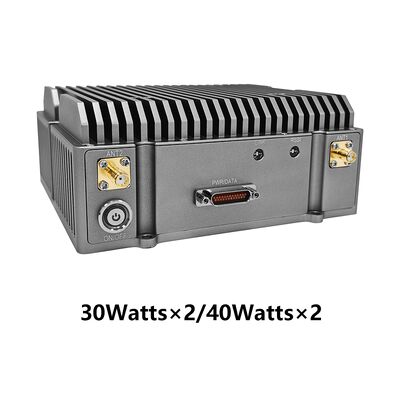

23.0x14.8x3.5cm/1.25kg, 30Watts×2/40Watts×2-Gris Hierro delgado |
| Color |
Negro, Gris Hierro (Verde Militar Opcional) |
| Instalación |
4 orificios de montaje |
| Energía |
| Tensión de alimentación |
3.5-5V CC, 0.25Watts×2
9-39V CC, 0.5Watts×2/1Watts×2
12-36V CC, 2Watts×2/4Watts×2/5Watts×2
18-32V CC, 10Watts×2/20Watts×2
28-32V CC, 30Watts×2/40Watts×2 |
| Consumo de energía |
Funcionamiento 1-2A/En espera 0.5-1A@3.5-5V, 0.25Watts×2
Funcionamiento 0.3-0.5A/En espera 0.2-0.3A@12V, 0.5Watts×2
Funcionamiento 1-2A/En espera 0.5-0.7A@12V, 1Watts×2/2Watts×2
Funcionamiento 2-4A/En espera 0.5-0.7A@12V, 4Watts×2/5Watts×2
Funcionamiento 3-6A/En espera 0.7-0.9A@18V, 10Watts×2
Funcionamiento 6-10A/En espera 0.7-0.9A@20V, 20Watts×2
Funcionamiento 22A/En espera 0.4-1.6A@28-32V, 30Watts×2/40Watts×2 |
| Selección de energía |
Fuente de alimentación por cable principal |
| Interfaz |
| Interfaz básica |
2xIPEX/2xMMCX/2xSMP/2xSMA RF, 1-2xRJ45 Ethernet 100/1000BaseT, RS232, entrada CC. TTL (UART), SBUS y Bluetooth 1.2-230.4Kbps, punto de acceso Wi-Fi y BD/GPS (GNSS) están disponibles. Admite la transmisión transparente a través de Ethernet y puertos serie, y todos los protocolos de comunicación, incluido MAVLink. Prioridad de servicio seleccionable |
| Extensión de red opcional |
Enrutamiento de red pública/4G LTE, integración WB-NB, fibra, satélite |
| Extensión de video opcional |
HDMI/SDI/CVBS de baja latencia, 4K/2K/1080P/720P/D1 |
| Indicador de encendido |
Verde fijo - Encendido |
| Indicador de estado del enlace |
Rojo fijo - La red no está conectada
Rojo parpadeante - Iniciando/no conectado a la red
Verde fijo - La red está conectada |
| Indicador de enlace RSSI |
Verde fijo - La calidad del enlace es excelente
Azul fijo - La calidad del enlace es buena
Amarillo fijo - La calidad del enlace es media
Púrpura fijo - La calidad del enlace es ligeramente peor
Rojo fijo - La calidad del enlace es deficiente
Apagado - El enlace está interrumpido
|
Interfaz de gestión/
Interfaz de control |
Gestión de red basada en web/GUI, API para interfaz de desarrollo secundario/SNMP |
