Datos del producto:
|
| El tipo: | En el aire | ||
|---|---|---|---|
| Resaltar: | Redes de radio aerotransportadas MimoMesh,Red de radiocomunicación aérea MimoMesh,Radio aérea MimoMesh |
||
La última generación de MimoMesh Wireless Broadband MESH
El rendimiento:
Ventajas:
Especificaciones de radio aerotransportadas
| En general | |
| Plataforma de DEG, forma de onda | 9361+7Z030/7Z035 o 7Z100, red móvil MANET+MIMO |
| Tecnología MIMO | Codificación espacio-temporal, Diversidad de recepción, Formación de haz TX/RX, Múltiplexamiento espacial |
| Seamos sensibles | -103 dBm@5MHz BW |
| Ancho de banda del canal | 1.25/2.5/5/10/20MHz,30/40MHz; admite transmisión y recepción con diferentes anchos de banda de canales, logrando banda ancha y banda estrecha mixtas;Agregación de portadores de 80 MHz (antenas dobles con dos frecuencias de 40 MHz+40 MHz para el transceptor) opcional |
| Tasa de datos | 1-130Mbps ((20MHz BW) /252Mbps (40MHz BW)/350Mbps ((40MHz+40MHz de agregación de portadores) Adaptativo, QoS |
| Modo de modulación | TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptativo (configuración fija es opcional) |
|
Potencia de salida de RF (Apoyo TPC, control de potencia de transmisión, ajustable a 1 dBm) |
2 vatios × 2 4 vatios × 2 5 vatios × 2 10 vatios × 2 20 vatios × 2 |
|
Solo salto Distancia de comunicación |
Aire a G. 50~150/100~200KM (2W × 2/4W × 2), Aire a G. 150 ~ 300 / 250 ~ 500KM (10 Watts × 2 / 20 Watts × 2) |
| Modo | Distribuido sin centro Punto a punto/Punto a multipunto/Multipunto a multipunto, capa 2 o 3 de enrutamiento dinámico, relé de hop múltiple, estrella/línea/red/híbrido |
| Retraso de salto único | 10 mS promedio (20MHz BW) |
| Encriptación | DES, AES128/256, SM4, SNOW3G/ZUC opcional, cifrado con tarjeta de chip/TF personalizado o máquina de cifrado externa |
| Modo anti-interferencia | Selección manual de canales de escaneo del espectro/selección inteligente de frecuencias mejorada de banda completa ((conocimiento del espectro) /salto de frecuencia adaptativo de banda completa FHSS/modo de itinerancia, antiinterferencia de varios niveles |
|
Local/ Gestión remota |
frecuencia de operación, ancho de banda del canal, ID de red, potencia de transmisión y otros parámetros, escaneo del espectro, visualización en tiempo real y registros estadísticos de la topología de la red,relación señal-ruido de la intensidad del campo de enlace, carga y descarga de tráfico, distancia entre nodos, mapa electrónico de posicionamiento GPS/BD/GLONASS, monitoreo de temperatura/voltura/interferencia, actualización de software. |
| Las demás |
El tiempo de arranque es inferior a 28 segundos y el tiempo de acceso/actualización/cambio de red es inferior a 1 segundo. No hay límite en la capacidad de usuario de un solo sistema (256 nodos o más) y el número de saltos en redes Mesh (datos 15+ saltos, voz 10+ saltos, video 8+ saltos).La pérdida total de ancho de banda para tres saltos o más es inferior al 70%El seguimiento automático de portadores, adaptado a una desviación de frecuencia Doppler de ± 6 kHz de desplazamiento de frecuencia, admite la comunicación móvil a velocidades superiores a 7200 kilómetros por hora (6 Mach,2000 metros por segundo) |
| Las bandas(70M-6GHz/Ku-Ka personalizable. Misma frecuencia de TDD o diferente frecuencia de FDD, de 2T2R en banda única o 1T2R en banda dual) | |
| BAND (en inglés) | Rango de frecuencia |
| Las emisiones de gases de efecto invernadero | 430-550/570-700/800-950, 225-400/320-470* |
| Banda L (GHz) | Se trata de las empresas de la Unión Europea que se encuentran en el ámbito de aplicación de la presente Directiva. |
| Banda S (GHz) | 2.0-2.2/2.2-2.5/2.5-2.7/2.7-2.9/3.4-3.6, 1.6-2.3/1.9-2.7* |
| Banda C (GHz) | 4.4-5.0/5.25-5. ¿Qué quieres decir?85, 4.2-5.2/5.5-6.0* |
| (Nota: la potencia de RF, las dimensiones, el peso es diferente) | |
| MiT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 El nombre de las personas que han sido objeto de una infracción |
| Medio ambiente | |
| Temperatura de funcionamiento | -40 °C ~ +80 °C |
| Nivel de protección | IP66, IP67/IP68 personalizado |
| Mecánica | |

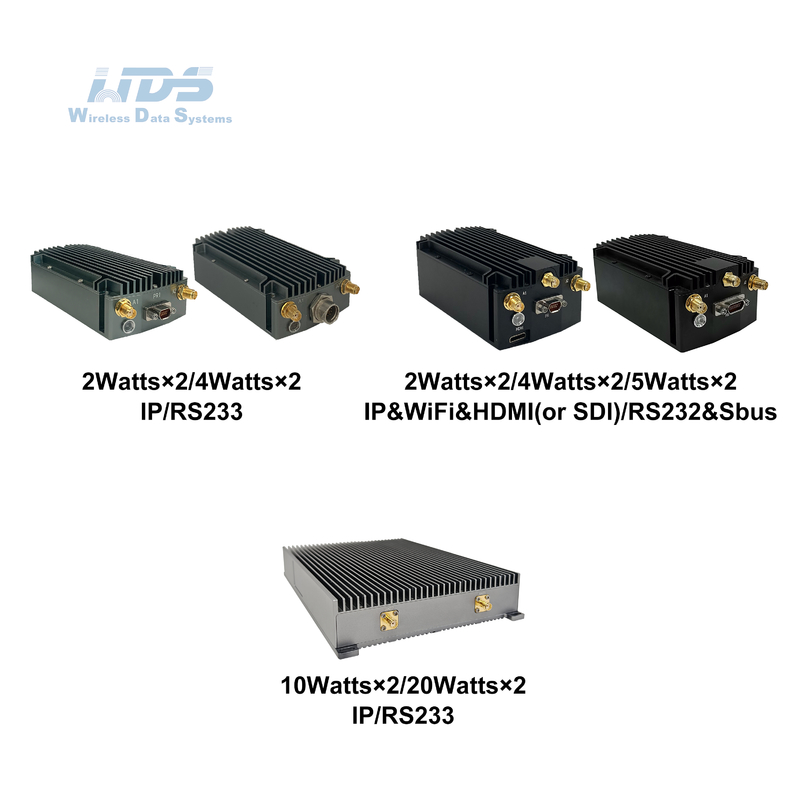

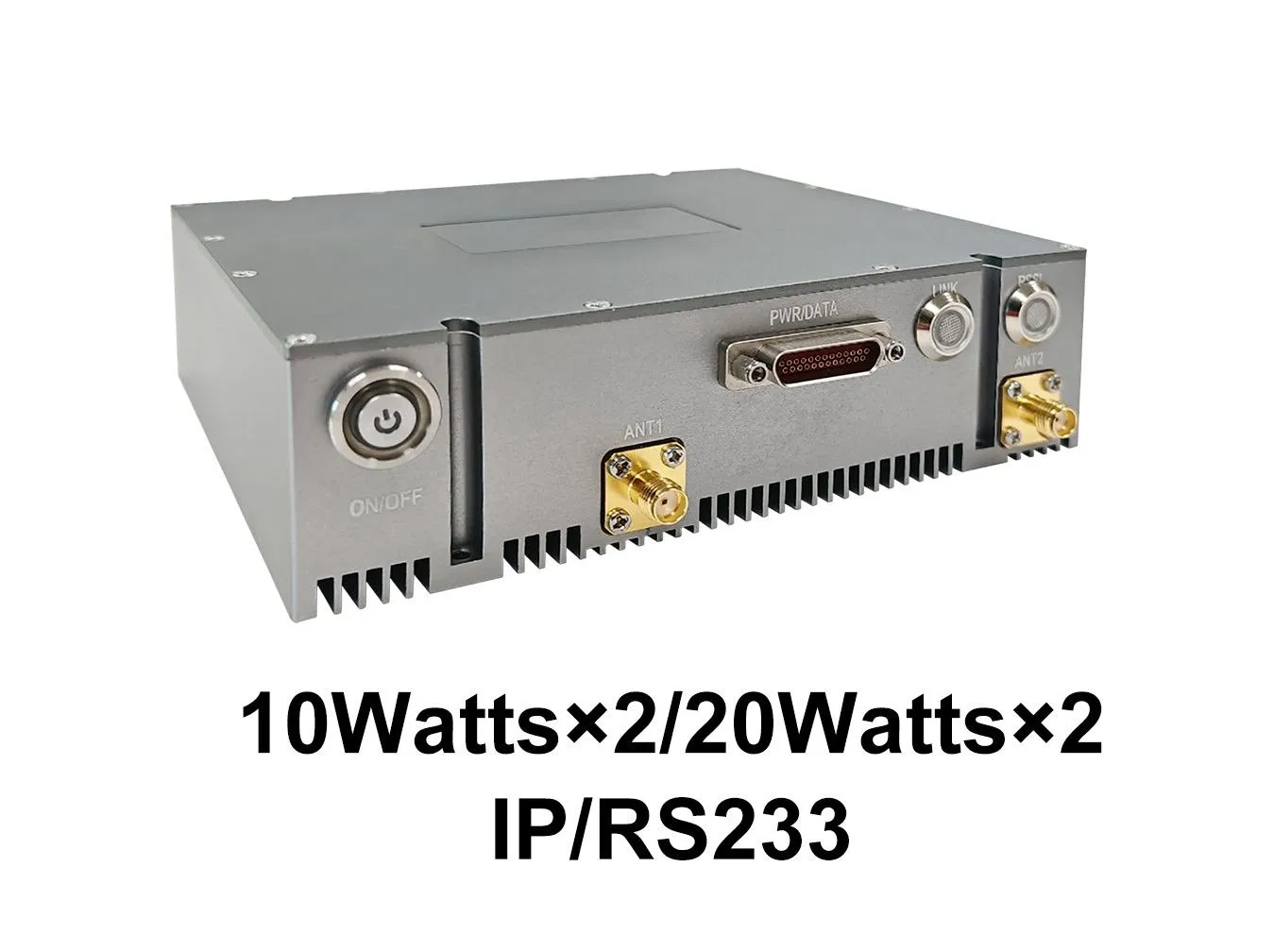

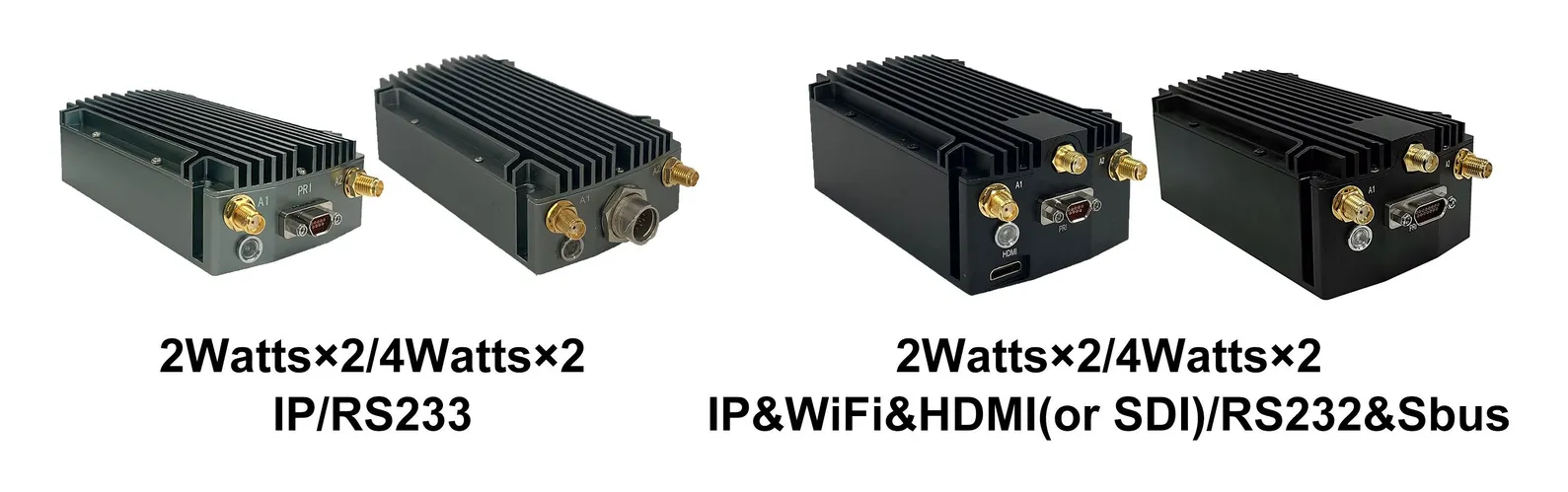

| Tamaño/peso | 11.7x6.2x3.2cm/279g (2 vatios×2/4 vatios×2/5 vatios×2 radio-hierro en el aire gris) 11.7x6.2x3.8cm/343g (2 vatios×2/4 vatios×2/5 vatios×2 Radio-Negro de interfaz múltiple aerotransportada) 11.7x6.2x4.2cm/364g (2 vatios×2/4 vatios×2/5 vatios×2 Radio-Negro de interfaz múltiple aerotransportada) 14.2x13.6x5.0cm/635g (10 vatios × 2 / 20 vatios × 2 radio-negro aerotransportado) |
| Instalación/Color | 4 agujeros de montaje/Negro, gris de hierro, verde del ejército opcional |
| El poder | |
| Válvula de alimentación | El valor de las emisiones de CO2 de las centrales eléctricas se calculará en función de las emisiones de CO2 de las centrales eléctricas. Las emisiones de CO2 de las centrales eléctricas de los Estados miembros deberán ser iguales a las emisiones de CO2 de las centrales eléctricas de los Estados miembros. Se aplicarán las siguientes medidas: Las emisiones de gases de efecto invernadero de los motores de combustión renovable se calcularán de acuerdo con el método de cálculo de las emisiones. |
| Consumo de energía | La operación 1-2A/en modo de espera 0,4-0,6A@12V (2W × 2) La operación 2-4A/standby 0,5-0,7A@12V (4 vatios × 2/5 vatios × 2) La operación 3-6A/en modo de espera 0,7-0,9A@24V (10W × 2) El valor de las emisiones de CO2 emitidas en el momento del ensayo será el valor de las emisiones de CO2 emitidas en el momento del ensayo. |
| Selección de potencia | Fuente de alimentación por batería de bloqueo giratorio o por cable principal |
| Baterías | 10/6 horas para 114/77,7Wh |
| Interfaz | |
| Interfaz básica | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL (((UART), Sbus/Bluetooth, 1,2-230,4Kbps, Entrada de corriente continua |
|
Empuje para hablar. Interfaz auxiliar |
El uso de las tecnologías de la información no está prohibido en el presente Reglamento. |
| Extensión de red opcional | Enrutamiento de red pública/4G LTE, integración WB-NB, fibra, satélite |
| Extensión de vídeo opcional | HDMI/SDI/CVBS de baja demora, 4K/2K/1080P/720P/D1 |
| Indicador de estado del enlace |
Rojo constante - La red no está conectada Parpadeo en rojo - Inicio/no conectado a la red Verde constante - La red está conectada Parpadeo verde - PTT de voz está abajo |
| Indicador de enlace RSSI |
Verde constante - La calidad del enlace es excelente Steady Blue - La calidad del enlace es buena Amarillo constante - La calidad del enlace es media Violeta constante - La calidad del enlace es ligeramente peor Rojo constante - La calidad del enlace es pobre o el enlace está caído |
|
Interfaz de gestión Interfaz de control |
Gestión de red basada en la Web/GUI, API para interfaz de desarrollo secundario/SNMP |

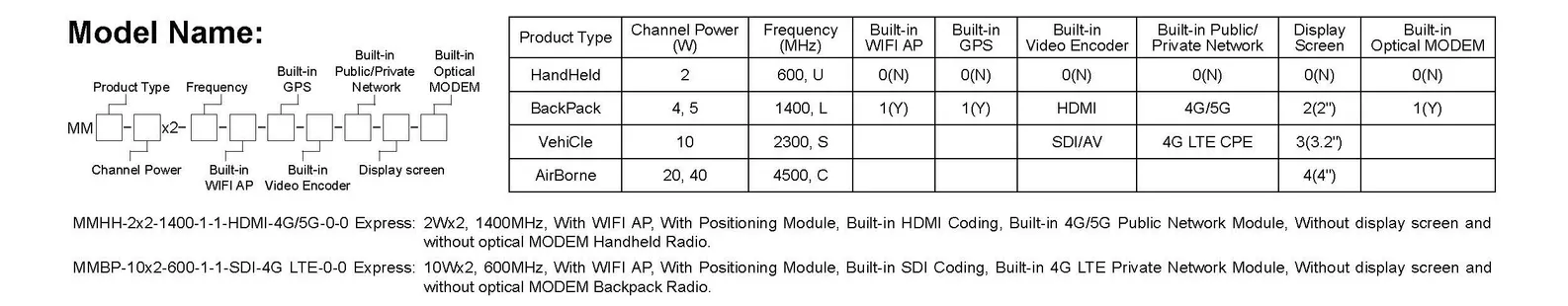

Nombre del modelo:
