Datos del producto:
|
| Nombre del producto: | Radio portátil MimoMesh | RF de potencia de salida: | 10 vatios × 2; 20 vatios × 2 |
|---|---|---|---|
| Tasa de datos: | 1-100Mbps ((20MHz BW)/180Mbps ((40MHz BW) Adaptativo, calidad de servicio | Temperatura de funcionamiento: | IP66, IP67/IP68 Personalizado |
| Resaltar: | Radio de red de malla mimo,Radio de red de malla de 40 MHz,Comunicación por radio de malla de 40 MHz |
||
La última generación de MimoMesh Wireless Broadband MESH
El rendimiento:
Ventajas:

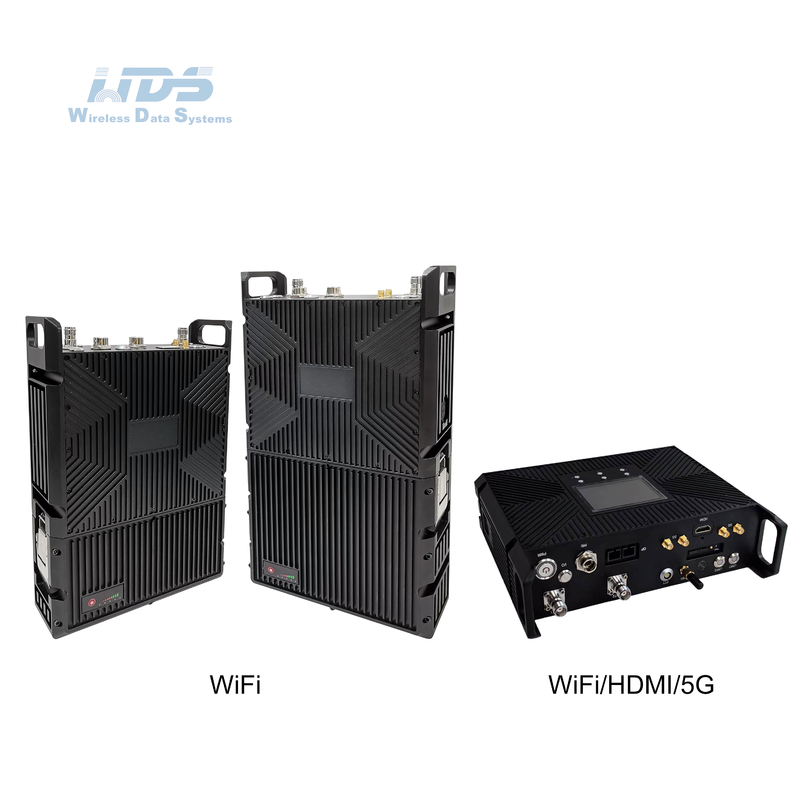

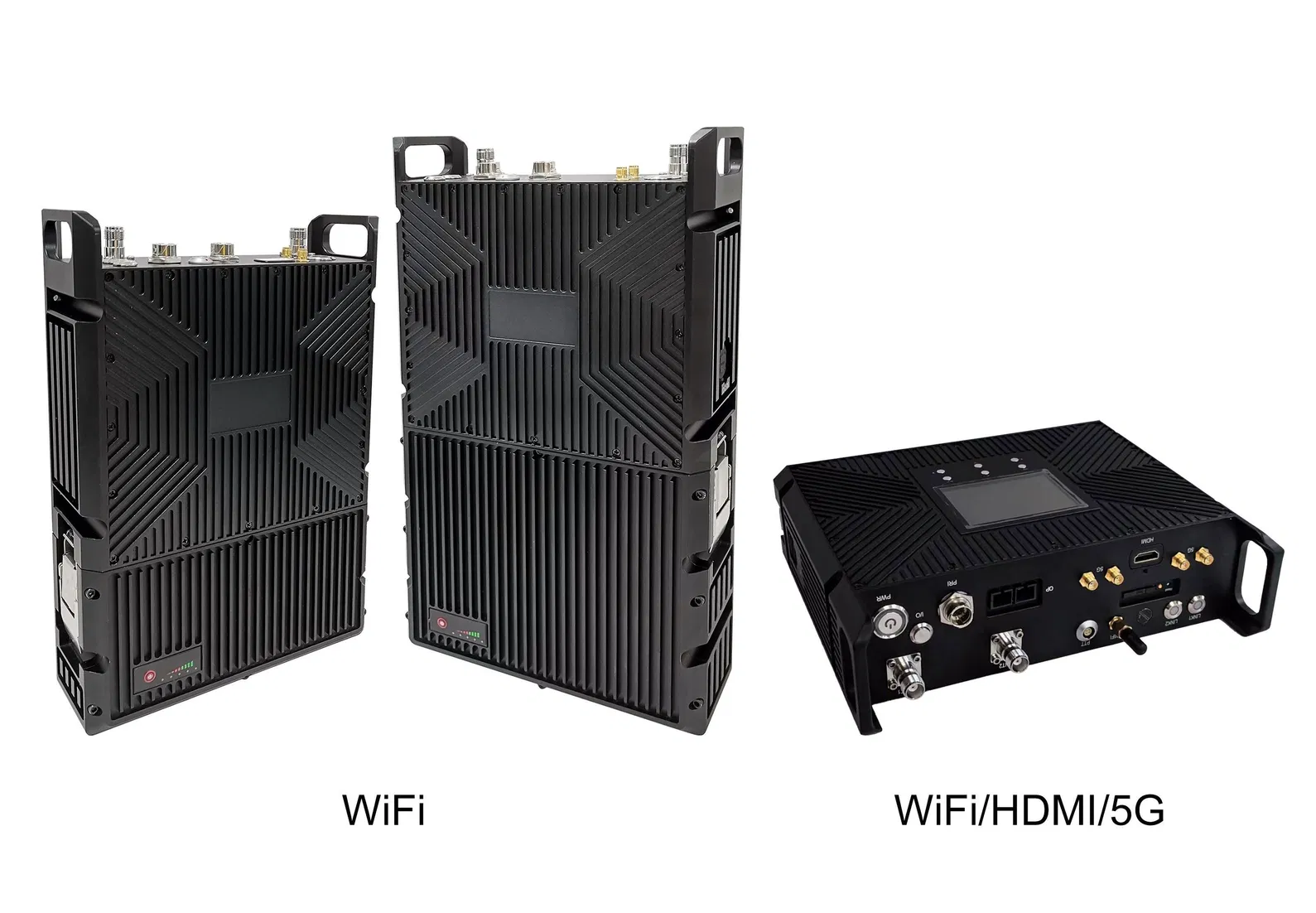

Especificaciones de la radio de mochila
| En general | |
| Plataforma de DEG, forma de onda | 9361+7Z030/7Z035 o 7Z100, red móvil MANET+MIMO |
| Tecnología MIMO | Codificación espacio-temporal, Diversidad de recepción, Formación de haz TX/RX, Múltiplexamiento espacial |
| Seamos sensibles | -103 dBm@5MHz BW |
| Ancho de banda del canal | 1.25/2.5/5/10/20MHz,30/40MHz; admite transmisión y recepción con diferentes anchos de banda de canales, logrando banda ancha y banda estrecha mixtas;Agregación de portadores de 80 MHz (antenas dobles con dos frecuencias de 40 MHz+40 MHz para el transceptor) opcional |
| Tasa de datos | 1-130Mbps ((20MHz BW) /252Mbps (40MHz BW)/350Mbps ((40MHz+40MHz de agregación de portadores) Adaptativo, QoS |
| Modo de modulación | TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptativo (configuración fija es opcional) |
|
Potencia de salida de RF (Apoyo TPC, control de potencia de transmisión, ajustable a 1 dBm) |
10 vatios × 2 20 vatios × 2 |
|
Solo salto Distancia de comunicación |
100-300 KM (LOS), 1-30 KM (área urbana) |
| Modo | Distribuido sin centro Punto a punto/Punto a multipunto/Multipunto a multipunto, capa 2 o 3 de enrutamiento dinámico, relé de hop múltiple, estrella/línea/red/híbrido |
| Retraso de salto único | 10 mS promedio (20MHz BW) |
| Encriptación | DES, AES128/256, SM4, SNOW3G/ZUC opcional, cifrado con tarjeta de chip/TF personalizado o máquina de cifrado externa |
| Modo anti-interferencia | Selección manual de canales de escaneo del espectro/selección inteligente de frecuencias mejorada de banda completa ((conocimiento del espectro) /salto de frecuencia adaptativo de banda completa FHSS/modo de itinerancia, antiinterferencia de varios niveles |
|
Local/ Gestión remota |
frecuencia de operación, ancho de banda del canal, ID de red, potencia de transmisión y otros parámetros, escaneo del espectro, visualización en tiempo real y registros estadísticos de la topología de la red,relación señal-ruido de la intensidad del campo de enlace, carga y descarga de tráfico, distancia entre nodos, mapa electrónico de posicionamiento GPS/BD/GLONASS, monitoreo de temperatura/voltura/interferencia, actualización de software. |
| Las demás |
El tiempo de arranque es inferior a 28 segundos y el tiempo de acceso/actualización/cambio de red es inferior a 1 segundo. No hay límite en la capacidad de usuario de un solo sistema (256 nodos o más) y el número de saltos en redes Mesh (datos 15+ saltos, voz 10+ saltos, video 8+ saltos).La pérdida total de ancho de banda para tres saltos o más es inferior al 70%El seguimiento automático de portadores, adaptado a una desviación de frecuencia Doppler de ± 6 kHz de desplazamiento de frecuencia, admite la comunicación móvil a velocidades superiores a 7200 kilómetros por hora (6 Mach,2000 metros por segundo) |
| Las bandas(70M-6GHz/C-X-Ku superior personalizable. Misma frecuencia de TDD o diferente frecuencia de FDD, de 2T2R en banda única o 1T2R en banda dual) | |
| BAND (en inglés) | Rango de frecuencia |
| Las emisiones de gases de efecto invernadero | 430-550/570-700/800-950, 225-400/320-470* |
| Banda L (GHz) | Se trata de las empresas de la Unión Europea que se encuentran en el ámbito de aplicación de la presente Directiva. |
| Banda S (GHz) | 2.0-2.2/2.2-2.5/2.5-2.7/2.7-2.9/3.4-3.6, 1.6-2.3/1.9-2.7* |
| Banda C (GHz) | 4.4-5.0/5.25-5. ¿Qué quieres decir?85, 4.2-5.2/5.5-6.0* |
| (Nota: la potencia de RF, las dimensiones, el peso es diferente) | |
| MiT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 El nombre de las personas que han sido objeto de una infracción |
| Medio ambiente | |
| Temperatura de funcionamiento | -40 °C ~ +80 °C |
| Nivel de protección | IP66, IP67/IP68 personalizado |
| Mecánica | |
| Tamaño/peso | 22.9x18.9x6.2cm/3.86kg (con batería de 22.2V/213Wh Radio de mochila) 31.4x18.9x6.2cm/4.95kg (con batería de 22.2V/427Wh Radio de mochila) |
| Instalación/Color | 4 agujeros de montaje/Negro, gris de hierro, verde del ejército opcional |
| El poder | |
| Válvula de alimentación |
Se aplicarán las siguientes medidas: Las emisiones de gases de efecto invernadero de los motores de combustión renovable se calcularán de acuerdo con el método de cálculo de las emisiones. |
| Consumo de energía | La operación 3-6A/en modo de espera 0,7-0,9A@24V (10W × 2) El valor de las emisiones de CO2 emitidas en el momento del ensayo será el valor de las emisiones de CO2 emitidas en el momento del ensayo. |
| Selección de potencia | Fuente de alimentación por batería de bloqueo giratorio o por cable principal |
| Baterías | 10/6 horas para 114/77,7Wh |
| Interfaz | |

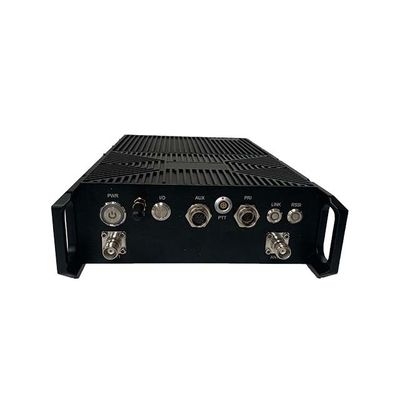

| Interfaz básica | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL (((UART), Sbus/Bluetooth, 1,2-230,4Kbps, Entrada de corriente continua |
|
Empuje para hablar. Interfaz auxiliar |
El uso de las tecnologías de la información no está prohibido en el presente Reglamento. |
| Extensión de red opcional | Enrutamiento de red pública/4G LTE, integración WB-NB, fibra, satélite |
| Extensión de vídeo opcional | HDMI/SDI/CVBS de baja demora, 4K/2K/1080P/720P/D1 |
| Indicador de estado del enlace |
Rojo constante - La red no está conectada Parpadeo en rojo - Inicio/no conectado a la red Verde constante - La red está conectada Parpadeo verde - PTT de voz está abajo |
| Indicador de enlace RSSI |
Verde constante - La calidad del enlace es excelente - La calidad del enlace es buena. Amarillo constante - La calidad del enlace es media Violeta constante - La calidad del enlace es ligeramente peor Rojo constante - La calidad del enlace es pobre o el enlace está caído |
|
Interfaz de gestión Interfaz de control |
Gestión de red basada en la Web/GUI, API para interfaz de desarrollo secundario/SNMP |

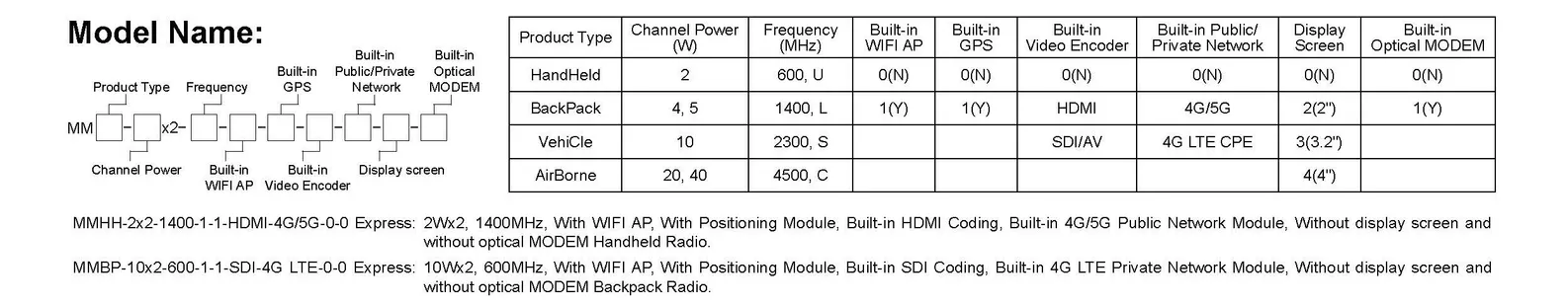

Nombre del modelo:
