Datos del producto:
|
| Resaltar: | Transmisor de alta frecuencia SDR400,módulo de radio con transmisor de alta frecuencia,Modulo de transmisor de radio SDR400 |
||
|---|---|---|---|

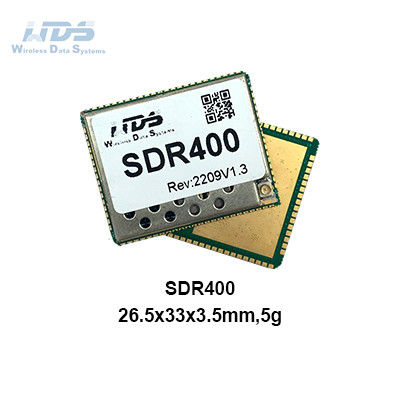

Radio digital de salto de alta frecuencia de la serie SDR400 (módulo)
Sección SDR400
Los módulos de radio FM de alta velocidad de la serie SDR400 basados en la tecnología de software de radio (SDR) proporcionan una solución de comunicación remota pequeña, fiable y fiable para servicios de bajo coste,aplicaciones con espacio limitadoEl mismo radio (módulo) puede ser configurado para seleccionar el trabajo en la banda de 400/900 MHz o 800 MHz.
Serie SDR400 de radio digital de salto de frecuencia de alta velocidad (módulo) con ventajas de comunicación de datos de largo alcance, fiable a alta velocidad, baja latencia y segura.Apoya la comunicación en serie duplex completa y la comunicación de diagnósticoLa serie SDR400 de radio digital de salto de frecuencia de alta velocidad (módulo) tiene una supresión de ruido muy alta, exclusión de interferencias y síntesis de frecuencia flexible.tecnología de modulación digital y detección de filtros combinados.
la serie SDR400 de radio digital de salto de frecuencia de alta velocidad (módulo) de superclase de rendimiento e indicadores técnicos,excelente resistencia a las interferencias electromagnéticas y capacidades de comunicación fiables y función avanzada de comunicación de cifrado, es uno de los productos de transmisión súper digital líderes en la industria.
Características:
1. 400 MHz con licencia
2. 800/900 MHz ISM
3Hasta 2 vatios
4Temperatura extendida
5Puertos de serie dobles
6Excelente sensibilidad.
El rendimiento:
1. punto a punto, punto a punto, TDMA, envío de tiendas, itinerancia
2. El software puede ser configurado para seleccionar la banda de frecuencia de operación de 400 / 900MHz o 800MHz
3. Velocidad del aire hasta 345kbps (@ 900MHz)
4. Ultra bajo ruido y supresión de interferencias Filtración de 4 niveles

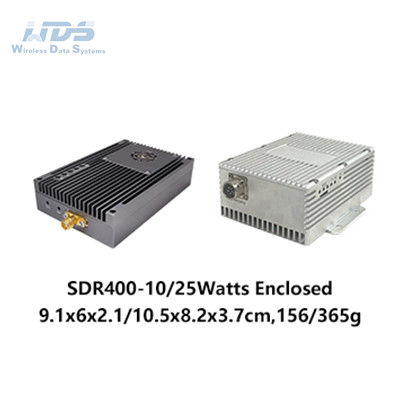

5. Potencia de transmisión 2 W / 5 W / 25 W (ajustable)
6. CRC de 32 bits con retransmisión, corrección de errores hacia adelante seleccionable
7Puerto de diagnóstico independiente - diagnóstico remoto en tiempo real y control de red inalámbrica
8Bajo consumo de energía de los modos de sueño y percepción
9- Rango de temperatura industrial
10Muy pequeño.
11Opciones de paquetes de conexión de aviones

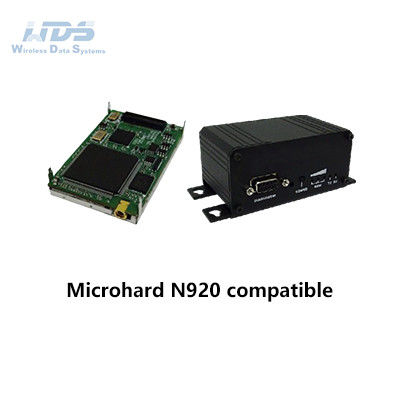

12Compatible con el N920F
13. Compatible con el protocolo de enlace de datos PCC, Trimble, Satel GNSS / RTK
| Serie Pico | Especificaciones |
| Frecuencia | 410-480 MHz/840-845 MHz/902-928 MHz |
| Método de medición de las diferencias/Esquema de modulación | GMSK, 2GFSK, 4GFSK, QPSK con salto de frecuencia |
| Corrección de errores anticipados | Hamming, BCH, Golay, Reed-Solomon y Viterbi. |
| Detección de errores | 32 bits de CRC, ARQ |
| Encriptación | Opcional (véase la opción AES) |
| Rango de acción | 100 kilómetros |
| Interfaz en serie | 3.3V CMOS, RS232/485 ((Se puede seleccionar) |
| Tasa de Baud en serie | De 300 bps a 230,4 kbps |
| Modos de funcionamiento | Punto a punto, punto a múltiples puntos, TDMA, almacenamiento y repetidor, punto a punto |
| Interfaz de señales |
LEDs RSSI,Tx/Rx LEDs,Reset,Config,Wake-up,RSmode,cuatro entradas digitales/ Salidas, entradas y salidas analógicas |
| Diagnóstico a distancia | Voltado de la batería, temperatura, RSSI, estadísticas de paquetes |
| El rechazo | Canal adyacente @ 400 MHz:60 dB Canal alternativo @ 400 MHz:70 dB Canal adyacente @ 900 MHz:57 dB Canal alternativo @ 900 MHz:65 dB |
| Voltagem del núcleo | 3Se requiere.3VDC para 1W 3Se requiere.6VDC para 2W |
| Consumo de energía | (3.3V) En sueño: <1mA (futuro) - ¿Qué es eso? Rx: de 45 a 98 mA Pico de Tx: 2A |
| Conectores | Antenna: UFL Datos: SMT de 80 pines |
| Medio ambiente | -55oC~+85oC Humedad entre 5 y 95%, no condensante |
| Peso | Aproximadamente 5 gramos |
| Las dimensiones | Aproximadamente 1,05"x1,3"x13" (de 26,5 mm por 33 mm por 3,5 mm) |
| Aprobaciones | Parte 15.247 de la FCC pendiente IC RSS210 En espera La parte 15.90 de la FCC está pendiente IC RSS119 En espera CE pendiente |
| Frecuencia de 410 a 480MHz ((Banda autorizada) | ||||
| Tasa (kbps) | potencia | Sensitividad (dBm) | Ancho de banda (kHz) | Las normas |
| 3.6 | 2W | -118 años. | 6.25 | Se aplicará el método de cálculo de las emisiones. |
| 4.8 | 2W | -117 años. | 12.5 | Se aplicará el método de cálculo de las emisiones. |
| 9.6 | 2W | -115 | 12.5 | Se aplicará el método de cálculo de las emisiones. |
| 19.2 | 2W | -114 | 25 | IC/CE |
| Frecuencia de 410 a 480MHz (salto de frecuencia) | ||||
| 56 | 2W** | -113 | 60 | Ninguno* |
| 115.2 | 2W** | -109 años | 150 | Ninguno* |
| 172.8 | 2W** | -108 años | 180 | Ninguno* |
| 230.4 | 2W** | -106 años | 230 | Ninguno* |
| 276.4 | 2W** | -105 años | 230 | Ninguno* |
| 345 | 2W** | -103 | 400 | Ninguno* |
| Frecuencia 840-845/902-928MHz (salto de frecuencia) | ||||
| 19.2 | 1W | -116 por ciento | 25 | FCC/IC |
| 56 | 1W | -113 | 60 | FCC/IC |
| 115.2 | 1W | -109 años | 150 | FCC/IC |
| 172.8 | 1W | -108 años | 180 | FCC/IC |
| 230.4 | 1W | -106 años | 230 | FCC/IC |
| 276.4 | 1W | -105 años | 230 | FCC/IC |
| 345 | 1W | -103 | 400 | FCC/IC |
| 19.2 | 2W** | -115 | 25 | Ninguno* |
| 56 | 2W** | -110 | 60 | Ninguno* |
| 115.2 | 2W** | -109 años | 150 | Ninguno* |
| 172.8 | 2W** | -108 años | 180 | Ninguno* |
| 230.4 | 2W** | -106 años | 230 | Ninguno* |
| 276.4 | 2W** | -105 años | 230 | Ninguno* |
| 345 | 2W** | -103 | 400 | Ninguno* |
| Opciones de orden | ||||
| DDR 400 | Modelo de base ((1W 900MHz FHSS y 2W 400MHz Operación de banda estrecha) | |||
| - 840 | 840-845MHz de frecuencia de salto y canal único | |||
| - AES | Encriptación AES de 128 bits | |||
| - C1S | 1W @ 900MHz, 400MHz saltando y 2W 400MHz con licencia y AES de 128 bits | |||
| - C2S | 2W @ 900MHz, 400MHz saltando y 2W 400MHz con licencia y AES de 128 bits | |||
