| Plataforma SDR, Forma de onda |
9363 o 9361+7Z020, MANET de red móvil |
| Tecnología MIMO |
Codificación espacio-temporal, Diversidad de recepción, Formación de haces TX/RX |
Frecuencia
(70M-6GHz personalizable) |
UHF(360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)/
Banda L(1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz)/
Banda S(2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz)/
Banda C(4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0*GHz)
|
| Ancho de banda del canal |
250k/500k/1MHz (Antena dual) |
| Sensibilidad |
-117dBm@250KHz |
| Modo de modulación |
BPSK/QPSK/16QAM (Adaptable), OFDM (Antena dual) |
| Velocidad de datos aerotransportada |
50-250kbps@250kHz (Antena dual)
125-500kbps@500kHz (Antena dual)
250-1000kbps@1MHz (Antena dual) |
| Modo de acceso múltiple |
CSMA/TDMA |
| Canal RF |
1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| Potencia de transmisión |
0.25/0.5/1/2/4(5)Watts (Antena dual) |
Salto único
Distancia de comunicación |
30-100 km (LOS), 1-30 km (Área urbana) |
| Modo de trabajo |
Punto a punto/Punto a multipunto/Multipunto a multipunto, Enrutamiento dinámico/Retransmisión de múltiples saltos, Estrella/Línea/Red/Híbrido |
| Conectores |
Puerto serie (bidireccional punto a punto, unidireccional punto a múltiple)/Puerto de red (unidifusión, multidifusión, difusión)/Voz, Ubicación (difusión) |
| Retraso de un solo salto |
Promedio 7mS (1MHz BW) |
| Cifrado |
DES, AES128/256, SNOW3G/ZUC opcional, Cifrado de chip/tarjeta TF personalizado o máquina de cifrado externa |
| Modo anti-interferencias |
Selección manual de canal de escaneo de espectro, Selección de frecuencia inteligente mejorada de banda completa (conciencia del espectro)/Salto de frecuencia adaptativo de banda completa FHSS/Modo de itinerancia
opcional |
| Gestión local/remota |
Frecuencia de funcionamiento, ancho de banda del canal, ID de red, configuración de parámetros de potencia de transmisión y otros, escaneo de espectro, visualización en tiempo real y registros estadísticos de la topología de la red, relación señal-ruido de la intensidad del campo del enlace, tráfico de carga y descarga, distancia del nodo, mapa electrónico GPS/Beidou, temperatura/voltaje/monitoreo de interferencias, actualización de software. Silencio remoto y activación opcional |
| Otros |
El tiempo de inicio es inferior a 28 segundos, y el tiempo de acceso/actualización/cambio de red es inferior a 1 segundo.
No hay límite en la capacidad del usuario de un solo sistema (256 nodos o más) y el número de saltos en las redes Mesh (Datos 15+ saltos, voz 10+ saltos, video 8+ saltos). La pérdida total de velocidad de transmisión para más de tres saltos es inferior al 70%.
Seguimiento automático de la portadora, adaptado a una desviación de frecuencia Doppler de ±6kHz, admite la comunicación móvil a velocidades superiores a 7200 kilómetros por hora (6 Mach, 2000 metros por segundo).
|
|
Tamaño de la red/
Capacidad de múltiples saltos
|
Una sola red con más de 256 nodos/15 saltos |
| Temperatura de funcionamiento |
-40℃ ~+80℃ |
| Nivel de protección |
IP66, IP67/IP68 Personalizado |
| Baterías |
8-10/6-8 horas para 114/77.7Wh (Radio portátil) |
Voltaje/
Consumo de energía |
3.5-5VDC/Operación 1-2A/En espera 0.5-1A@3.5-5V, 0.25Watts x2, NB-nano
9-32VDC/Operación 0.3-0.5A/En espera 0.2-0.3A@12V, 0.5Watts x2, NB-mini
9-39VDC/Operación 0.5-1A/En espera 0.4-0.6A@12V, 1Watts x2
12-36VDC/Operación 1-2A/En espera 0.5-0.7A@12V, 2/4(5)Watts x2
18-32VDC/Operación 3-6A/En espera 0.7-0.9A@16.8V, 10Watts x2
18-32VDC/Operación 6-7A/En espera 0.7-0.9A@20V, 20/40(50)Watts x2
|
| Selección de energía |
Fuente de alimentación por batería Twist-Lock o cable principal |

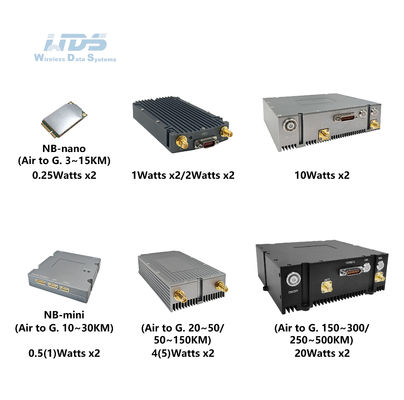

| Dimensiones/Peso |

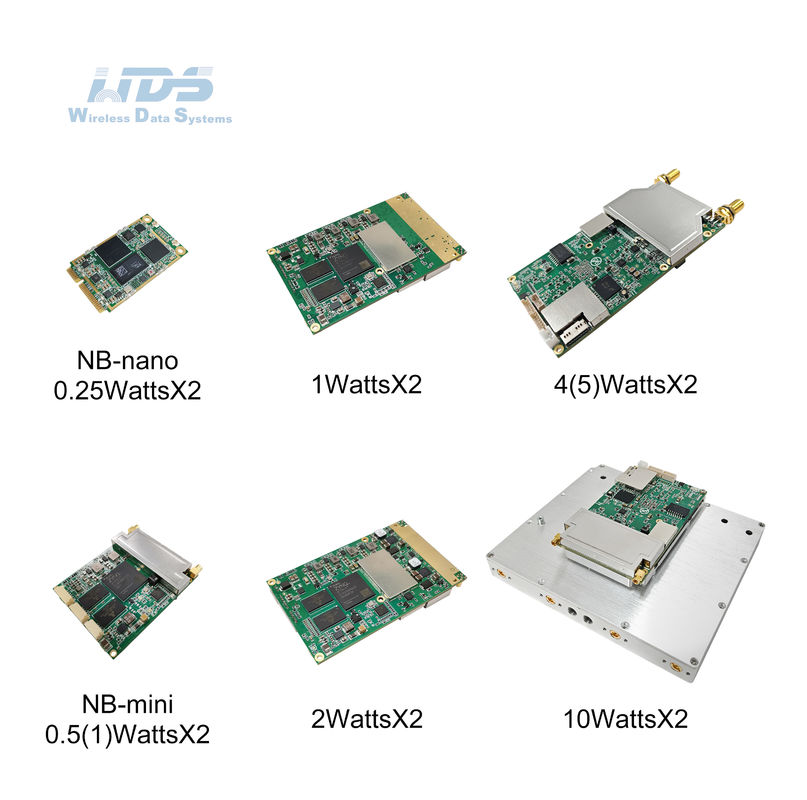

5.1x3.0x0.6cm/11g, 0.25Watts x2 Módulo, NB-nano
5.8x4.8x1.0cm/27g, 0.5Watts x2 Módulo, NB-mini
8.7x5.4x1.0cm/40g, 1Watts x2 Módulo
8.7x5.4x1.0cm/43g, 2Watts x2/4Watts x2 Módulo
11.5x5.4x1.3cm/56g, 5Watts x2 Módulo
12.7x11.0x3.4cm/524g, 10(20)Watts x2 Módulo
5.1x3.0x0.7cm/14g, 0.25Wx2 Antena dual aerotransportada, NB-nano
6.0x4.8x1.1cm/46g, 0.5(1)Wx2 Antena dual aerotransportada, NB-mini
6.0x5.8x1.3cm/60g, 0.5(1)Wx2 Antena dual aerotransportada, NB-mini
11.7x6.2x1.9cm/149g, 1(2)Wx2 Antena dual aerotransportada-Gris hierro
13.8x6.2x2.7cm/225, 4(5)Wx2 Antena dual aerotransportada-Gris hierro
12.8x13.4x3.8cm/598g, 10/20Watts x2 Antena dual aerotransportada-Gris hierro
14.2x14.0x5.0cm/962g, 10/20Watts x2 Antena dual aerotransportada-Negro

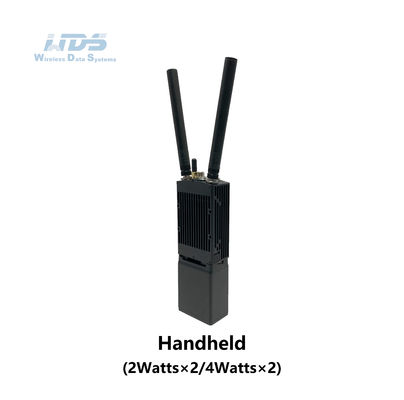

19.0x6.8x3.8cm/769g, con batería de 11.1V/77.7Wh portátil de antena dual |
| Instalación/Color |
4 orificios de montaje/Negro, Gris hierro, Verde militar opcional |
| Interfaz básica |
2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP,GPS/BD,RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, Entrada CC |
|
Pulsar para hablar/
Interfaz auxiliar
|
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Extensión de red opcional |
Enrutamiento de red pública/4G LTE, integración WB-NB, Fibra, Satélite |
| Extensión de video opcional |
HDMI/SDI/CVBS de baja latencia, 4K/2K/1080P/720P/D1 |
| Indicador de estado del enlace |
Rojo fijo: la red no está conectada
Rojo parpadeante: Iniciando/no conectado a la red
Verde fijo: la red está conectada
Verde parpadeante: PTT de voz inactivo
|
| Indicador de enlace RSSI |
Verde fijo: la calidad del enlace es excelente
Azul fijo: la calidad del enlace es buena
Amarillo fijo: la calidad del enlace es media
Púrpura fijo: la calidad del enlace es ligeramente peor
Rojo fijo: la calidad del enlace es deficiente o el enlace está inactivo
|
|
Interfaz de gestión/
Interfaz de control
|
Gestión de red basada en web/GUI, API para interfaz de desarrollo secundario/SNMP
|
